概述

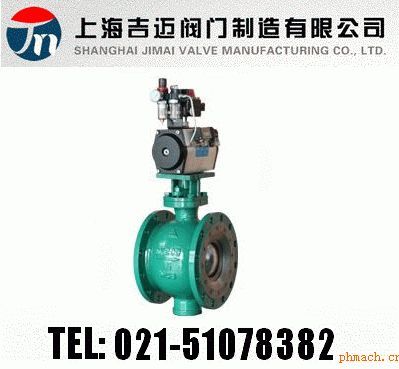

ZSRV氣動V型調節球閥，閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。實現對壓力、流量、溫度、液位等參數的調節。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的*佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
標準規格
閥體型式：直通鑄造球閥
閥芯型式：V型開口部分球體
公稱通徑：DN50 ~300 NPS 2〞~12〞
公稱壓力：PN16 ~40 CLASS 150LB ~300LB
連接方式：法蘭 FF、RF、RTJ、等.
對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：
電動：DTR系列 、 3810L系列
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
| Z |
執行機構 |
R |
結構形式 |
-公稱壓力 |
閥體材質 |
公稱通徑 |
| Z系列調節閥 |
S:氣動活塞執行機構
J:氣動薄膜執行機構 |
R
角行程 |
V:標準型V型調節球閥
VF:軟密封V型調節球閥 |
PN16=16
CL150LB=150 LB |
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質 |
DN50= DN50
NPS2〞=NPS2〞 |
性能
| 流量特性 |
近似等百分比
 |
| 可調范圍 |
全腔型 100:1 縮腔型 40：1 |
| 額定CV值 |
全腔型CV 14~1750 縮腔型CV 6-700 |
| 行程 |
全開 60° |
| 允許泄漏量 |
硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級） |
| 基本誤差% |
氣動 ±2 |
電動±2.0 |
| 回差% |
氣動 ≤1.5 |
電動≤1.0 |
| 死區% |
氣動 ≤0.6 |
電動≤1.0 |
注：性能指標中各項參數為帶定位器純聚四氟乙烯填料的調節閥。
選用參數表
| 公稱通徑DN（mm） |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數Cv |
硬密封 |
32 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
| 軟密封 |
32 |
78 |
90 |
150 |
240 |
345 |
580 |
1080 |
1800 |
2800 |
3550 |
| 雙作用氣動執行機構 |
氣源壓力 400KPa |
| 型號 |
扭矩（N.M） |
PTFE填料，金屬密封允許壓差 單位MPa |
| ATD75 |
46.5 |
1.72 |
0.83 |
0.53 |
0.30 |
0.16 |
|
|
|
|
|
|
| ATD88 |
73.2 |
|
1.33 |
1.33 |
0.49 |
0.28 |
|
|
|
|
|
|
| ATD100 |
106 |
|
|
|
|
0.48 |
0.16 |
|
|
|
|
|
| ATD125 |
221 |
|
|
|
|
0.82 |
0.45 |
0.25 |
0.19 |
|
|
|
| ATD160 |
453 |
|
|
|
|
|
0.81 |
0.52 |
0.40 |
0.13 |
|
|
| ATD200 |
850 |
|
|
|
|
|
|
0.9 |
0.69 |
0.60 |
0.42 |
0.31 |
| 單作用氣動執行機構 |
氣源壓力 400KPa |
| 型號 |
扭矩（N.M） |
PTFE填料，金屬密封允許壓差 單位MPa |
| ATS88 |
44 |
0.60 |
0.24 |
0.16 |
0.08 |
|
|
|
|
|
|
|
| ATS100 |
60.7 |
1.10 |
0.49 |
0.31 |
0.17 |
0.08 |
|
|
|
|
|
|
| ATS125 |
126 |
|
1.21 |
0.79 |
0.44 |
0.25 |
0.06 |
|
|
|
|
|
| ATS160 |
269 |
|
|
|
|
0.56 |
0.20 |
0.10 |
0.08 |
|
|
|
| ATS200 |
467 |
|
|
|
|
0.81 |
0.56 |
0.31 |
0.24 |
|
|
|
| ATS240 |
880 |
|
|
|
|
|
|
0.9 |
0.69 |
0.46 |
0.24 |
0.17 |
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
