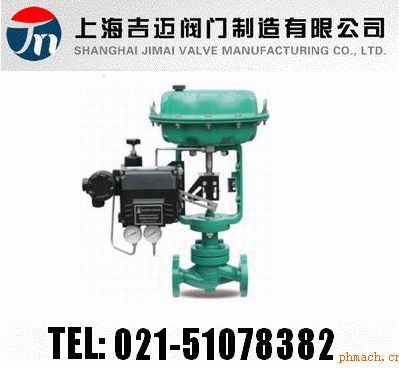

ZJHW氣動小流量調節閥
概述
ZJHW氣動微小流量調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。更小的流量系數選擇增加了該閥的使用可選擇多彈簧氣動薄膜機構或電動執行機構等。
標準規格
閥體型式：直通鑄造球型閥體
閥芯型式：非平衡式單座柱塞閥芯
公稱通徑：DN15、20、25 NPS 1/2〞~ 1〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
| Z |
執行機構 |
H |
結構形式 |
-公稱壓力 |
閥體材質 |
公稱通徑 |
| Z系列調節閥 |
J:氣動薄膜執行機構
R:電動3810L執行機構
D:電動PSL執行機構 |
H直行程 |
W:標準型微小流量調節閥
WG:帶散熱型微小流量調節閥
WV:波紋管型微小流量調節閥
WD:低溫型微小流量調節閥 |
PN16=16
CL150LB=150 LB
JIS10K=10K |
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質 |
DN25= DN25
NPS1〞=NPS1〞 |
| 如：Z型氣動薄膜小流量調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHW-16C DN50 |
性能
| 流量特性 |
直線、等百分比、快開 |
| 可調范圍 |
30:1 |
| 額定CV值 |
CV 0.01~1.0 |
| 允許泄漏量 |
硬密封:IV級（0.01% 閥額定容量）
泄漏量標準:GB/T 4213 |
選用參數表
| 額定流量系數Cv |
等百分比 |
|
|
|
|
0.25 |
0.1 |
0.4 |
0.63 |
1.0 |
| 直線 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.1 |
0.4 |
0.63 |
1.0 |
| 公稱通徑 |
行程 |
可選流量系數Cv（★符合IEC ●推薦） |
|
| DN15 |
16mm |
● |
● |
● |
● |
● |
● |
★ |
★ |
★ |
| DN20 |
● |
● |
● |
● |
● |
● |
★ |
★ |
★ |
| DN25 |
● |
● |
● |
● |
● |
● |
★ |
★ |
★ |
| 氣動執行機構 |
ZHA/B-22 |
| 膜片有效面積Ae (cm2) |
350 |
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
