公司名稱：上海吉邁閥門制造有限公司
會員級別：免費會員

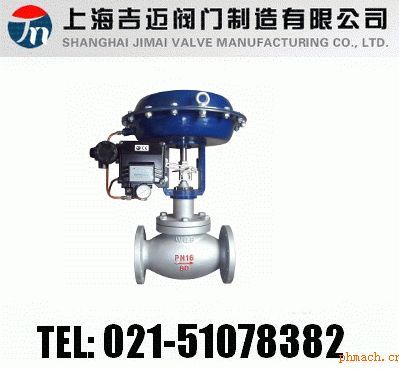

ZJHM精小型氣動套筒調節閥

產品說明 服務承諾 訂貨流程 上海吉邁閥門制造有限公司主要生產≦ZJHM精小型氣動套筒調節閥≧也是國內調節閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！ ZJHM精小型氣動套筒調節閥 【ZJHM精小型氣動套筒調節閥-產品說明】 ZJHM精小型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。 【ZJHM精小型氣動套筒調節閥-產品特點】 1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。 2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。 3、比普通單雙座調節閥噪聲降低10bd左右。 4、結構簡單，裝拆維修方便。 【ZJHM精小型氣動套筒調節閥-主要技術參數】 公稱通徑mm 25 40 50 65 80 100 150 200 250 300 350 400 閥座直徑mm 25 32 40 50 65 80 100 125 150 200 250 300 可與本公司 商洽生產 額定流量 系數Kv 直線 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600 等百分比 10 16 25 40 63 100 160 250 400 630 900 1440 公稱壓力MPa 0.6 1.6 4.0 6.4 行程mm 16 25 40 60 100 流量特性 直線、等百分比、快開型 介質溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ 法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 閥體材質 PN (MPa) 0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M 4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M 閥體型式 直通單座鑄造球型閥 閥芯材質 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M 上閥蓋形式 普通式(常溫型)、熱片式(中溫型)、低溫型 可調比R 50:1 氣源接頭 M16×1.5 注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。 【ZJHM精小型氣動套筒調節閥-執行機構】 型　號 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45 有效面積cm2 350 350 560 900 行　程mm 16 25 40 60 彈簧范圍KPa 20～100(標準)；40～200；80～240；20～60；60～100 【ZJHM精小型氣動套筒調節閥-性能指標】 項目 指標值 項目 指標值 基本誤差％ 不帶定位器 ±5.0 始 終 點 偏 差 ％ 氣關 不帶定位器 始點 ±5.0 終點 ±2.5 帶定位器 ±1.0 帶定位器 始點 ±1.0 終點 ±1.0 回差％ 不帶定位器 3.0 氣開 不帶定位器 始點 ±2.5 終點 ±5.0 帶定位器 1.0 帶定位器 始點 ±1.0 終點 ±1.0 死區％ 不帶定位器 3.0 帶定位器 0.4 允許泄漏量L/h 1×10-3× 閥額定 容量 額定行程偏差％ ±2.5 注：本產品執行GB/T4213-92國家標準。 【ZJHM精小型氣動套筒調節閥-允許壓差】 開關 方式 執行 機構 型號 彈簧 范圍 KPa 氣源 壓力 KPa 需 要 附 件 公稱通徑（閥座直徑）mm 25 40 50 65 80 100 150 200 氣 關 ZHA-22 20～100 20～100 40～200 0.14 0.25 0.40 - P P或R 3.00 6.4 6.4 ZHA-23 20～100 20～100 40～200 0.14 0.25 0.40 - P P或R 2.25 6.4 6.4 1.95 6.4 6.4 ZHA-34 20～100 20～100 40～200 0.14 0.25 0.40 - P P或R 2.36 6.4 6.4 2.04 6.4 6.4 1.67 6.4 6.4 ZHA-45 20～100 20～100 40～200 0.14 0.25 0.40 - P P或R 1.41 6.4 6.4 1.14 6.4 6.4 氣 開 ZHA-22 20～100 40～200 80～240 0.14 0.25 0.40 - P或R P 1.5 4.5 6.4 ZHA-23 20～100 40～200 80～240 0.14 0.25 0.40 - P或R P 1.13 3.38 6.40 0.98 2.93 6.4 ZHA-34 20～100 40～200 80～240 0.14 0.25 0.40 - P或R P 1.18 3.54 6.4 1.02 3.06 6.4 0.84 2.51 5.85 ZHA-45 20～100 40～200 80～240 0.14 0.25 0.40 - P或R P 0.71 2.12 4.94 0.57 1.71 4.00 注：1)P－閥門定位器；R－壓力繼動器。 2)允許壓差為閥關閉P2=0狀態，△P的*大值。 3)*大壓差超過1.0MPa,閥塞、套筒表面堆焊硬質合金。 【ZJHM精小型氣動套筒調節閥-主要零件材料】 零件名稱 材料 溫度范圍 閥體上閥蓋 HT200 -20～200℃ ZG230-450 -40～450℃ ZG1Cr18Ni9Ti -250～550℃ ZG0Cr18Ni12Mo2Ti -40～600℃ 閥芯、閥座 1Cr18Ni9 -250～550℃ 0Cr18Ni12Mo2Ti -250～550℃ 填 料 聚四氟乙烯 -40～200℃ 膜 片 丁晴橡膠夾增強滌淪織物 壓縮彈簧 60Si2Mn 膜 蓋 A3 可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 訂貨需提供產品參數： ①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。 具體訂貨詳情請進入： 本頁名稱：ZJHM精小型氣動套筒調節閥 本頁網址：http://www.famen058.com/Valve_Product_440.html 官方網站：http://www.famen058.com 【ZJHM精小型氣動套筒調節閥-主要外形尺寸】 DN L H H1 質量(kg) φA PN16 PN40 PN64 普通 高溫 PN6 PN16 PN40 PN64 PN6 PN16 PN40 PN64 25 185 197 210 410 560 50 57 70 20 24 285 40 222 235 251 455 620 65 75 85 26 35 50 254 267 286 457 627 70 82 90 30 40 65 276 292 311 610 790 80 92 100 47 66 360 80 298 317 337 622 807 95 100 107 55 78 100 352 368 394 640 850 105 110 117 125 65 99 150 451 473 508 870 1130 132 142 150 172 130 160 470 200 600 650 890 1150 160 170 187 207 175 250 250 730 775 1203 1523 187 202 225 235 350 470 580
