ZJHF氣動三通調節閥

產品說明 服務承諾 訂貨流程

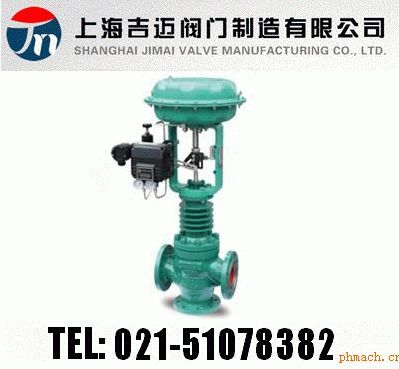

ZJHF氣動三通調節閥

概述

ZJHF（H）型氣動三通調節閥有合流與分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。

標準規格

閥體型式：三通鑄造球型閥體 閥芯型式：三通型雙座閥芯 公稱通徑：DN20~300 NPS 3/4〞~ 12〞 公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB 連接方式：法蘭：FF、RF、MF、RTJ 焊接：SW、BW 法 蘭 距：符合IEC 60534 閥蓋形式：標準型（-5℃~230℃）、 散熱片型（-45℃~大于230℃場合）、 低溫加長型（-196℃~ -45℃）、波紋管密封型 填 料：V型聚四氟乙烯填料、柔性石墨填料等 密 封 墊：金屬夾石墨密封墊 執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構 表面涂漆：綠色 丙稀酸聚胺酯磁漆

型號編制

Z 執行機構 H 結構形式 -公稱壓力 閥體材質 公稱通徑 Z系列調節閥 J:氣動薄膜執行機構 H:氣動活塞執行機構 H直行程 F:三通分流調節閥 H:三通合流調節閥 F(H)G:散熱型三通分(合)流調節閥 F(H)V:波紋管型三通分(合)流調節閥 F(H)D:低溫型三通分(合)流調節閥 PN16=16 CL150LB=150 LB JIS10K=10K C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質 DN25= DN25 NPS1〞= NPS 1〞 如：氣動薄膜三通分流調節閥，散熱型，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHFG-16C DN50

性能

流量特性 直線、等百分比 可調范圍 30:1 額定CV值 等百分比\直線CV8.5~1280 允許泄漏量 硬密封:IV級（0.01% 閥額定容量） 性能指標 氣動 電動 基本誤差% ±1.5 ±1.0 回差% ≤1.5 ≤1.0 死區% ≤0.6 ≤1.0 始終點偏差% ±2.5 ±2.5 額定行程偏差% ≤2.5 ≤2.5

選用參數表

閥座直徑（mm） 25 32 40 50 65 80 100 125 150 200 250 300 額定流量系數CV 8.5 13 21 34 53 85 135 210 340 535 800 1280 公稱通徑 行程 可選流量系數Cv（★標準型 ●推薦） DN25 16 mm ★ DN32 25 mm ★ DN40 ● ★ DN50 ● ● ★ DN65 40mm ★ DN80 ● ★ DN100 ● ● ★ DN125 60mm ★ DN150 ● ★ DN200 ● ● ★ DN250 100mm ● ● ★ DN300 ● ● ★ 氣動執行機構 膜片有效面積Ae (cm2) ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56 350 560 900 1600 作用方式 彈簧范圍 金屬密封允許壓差（MPa） 氣開 20-100KPa 0.7 0.44 0.28 0.18 0.17 0.11 0.07 0.07 0.05 0.03 0.05 0.03 40-200 KPa 2.14 1.31 0.84 0.53 0.51 0.33 0.21 0.22 0.15 0.09 0.11 0.07 80-240 KPa 4.99 3.05 1.95 1.25 1.18 0.78 0.5 0.51 0.36 0.21 0.21 0.15 氣關 20-100KPa 2.14 0.87 0.56 0.35 0.34 0.22 0.14 0.15 0.1 0.06 0.05 0.03 40-200 KPa 6.4 5.86 3.64 2.3 2.21 1.43 0.91 0.95 0.66 0.37 0.11 0.07 80-240 KPa 6.4 6.4 5.04 3.18 3.06 1.98 1.26 1.32 0.92 0.52 0.21 0.15 訂貨需提供產品參數： ①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
