上海吉邁閥門制造有限公司主要生產≦Z641H氣動法蘭閘閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
具有性能可靠、操作切換和維修方便等特點。已被石油、化工、海運等部門廣泛用于對各類介質控制。氣動法蘭閘閥配有氣動執行機構和手動機構，閘閥執行器采用雙層氣缸結構，它與單氣缸式氣動閘閥相比，提升力增大了一倍，解決了單氣缸式氣動閘閥的某些閥板在閥體內楔死而打不開的弊病，具備緩沖機構，能有效地減輕關閉閥門時由于活塞下行沖擊而造成的閥板密封面和閥體密封面的磨損，同時也能避免閘板卡死的現象。氣動法蘭閘閥可以配用電的或氣的回訊器，用以發送閥門開關狀態信息。可以實現遠距離控制，集中控制和自動控制。
氣動法蘭閘閥產品特點
（1）選材考究，符合國內外相關標準，材料的全面質量高。
（2）符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
（3）密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
（4）閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
（5）采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
（6）可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
氣動法蘭閘閥主要技術參數
|
公稱通徑DN（mm） |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
公稱壓力 |
1.6、2.5、4.0、6.4MPa |
|
閥體材質 |
304、316、316L、.WCB、HT200 |
|
使用溫度 |
-29～425℃（碳鋼）-、0～＋550℃（不銹鋼） |
|
連接法蘭 |
JB/T79、GB913、HG20592 |
|
適用介質 |
空氣、水、蒸汽、油及硝酸、醋酸等腐蝕性流體 |
|
作用方式 |
切斷型、調節型、手動控制 |
|
電源電壓 |
220VAC、380VAC |
|
配置執行器 |
DZW系列多回轉電動執行器 |
|
控制方式 |
開關量控制、模擬量控制 |
氣動法蘭閘閥執行器技術參數
|
電源電壓 |
380V，50Hz、控制線電壓220V/50Hz（特殊訂貨60Hz）、遠程控制電壓24VDC。 |
|
環境溫度 |
-20～+60℃ （特殊訂貨-60—+80℃） |
|
相對溫度 |
≤90%（25℃時） |
|
防護等級 |
戶外型和防爆型為IP55 （可訂制IP67） |
|
工作制 |
為短時10分鐘 （可訂制30分鐘） |
1、電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2、環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3、相對溫度：≤90%（25℃時）
4、普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性 氣體混合物。（詳見GB3836.1）
5、防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6、工作制：為短時10分鐘（可訂制30分鐘）。
氣動法蘭閘閥主要零件材料
|
閥體、閥蓋、閥板 |
鑄鋼 |
|
閥體及閘板的密封面 |
合金鋼 |
|
閥桿 |
不銹鋼 |
|
雙頭螺栓 |
35號鋼 |
|
氣缸 |
20號無縫鋼管 |
|
活塞 |
鑄鋁合金 |
|
手動螺母 |
青銅 |
|
密封圈 |
石棉橡膠板、纏繞式金屬石墨墊片 |
|
活塞環及軸環 |
耐油橡膠○型圈 |
|
填料函 |
石墨石棉繩 |

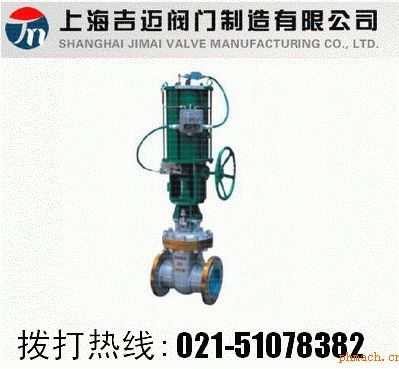

氣動法蘭閘閥
產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式，氣-關式）
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
