上海吉邁閥門制造有限公司主要生產≦Y43X-10P、Y43X-16P 型不銹鋼比例式減壓閥≧也是國內減壓閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
產品說明

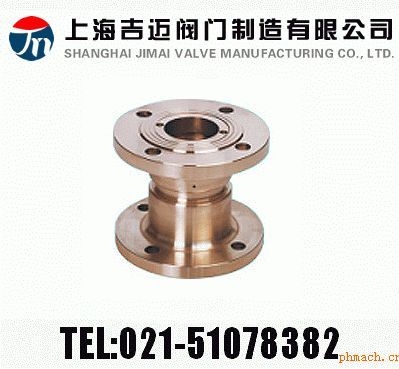

Y43X-10P、Y43X-16P
型不銹鋼比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16，閥體材料為
0Cr18Ni9 系不銹鋼的固定比例式減壓閥。
主要結構由閥體、進口壓蓋、活塞、出口壓蓋及
O 型圈、密封墊等零件組成。Y43X-10P、Y43X-16P
型不銹鋼比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。結構嚴謹、新穎、運行流暢、體形輕巧便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用不銹鋼，適用于清潔水和氣體。標準壓力比為
2:1、3:1、4:1、5:1、3:2、5:2、4:3 等，并可根據用戶的要求設計特殊比例的減壓閥。
產品性能參數
Y43X-10P、Y43X-16P 型不銹鋼比例式減壓閥主要性能參數
| 型號 |
PN |
工作壓力
/ MPa |
適用溫度
/ ℃ |
適用介質 |
| Y43X-10P |
10 |
1.0 |
≤90 |
水、氣 |
| Y43X-16P |
16 |
1.6 |
≤90 |
水、氣 |
返回頁首 ?
產品零部件材料
Y43X-10P、Y43X-16P 型不銹鋼比例式減壓閥零部件材料
| 型號 |
閥體材料 |
| Y43X-10P |
不銹鋼 |
| Y43X-16P |
不銹鋼 |
返回頁首 ?
產品外形及結構尺寸（PN10）
Y43X-10P 型不銹鋼比例式減壓閥外形及結構尺寸（mm）
| 比例 |
DN |
D |
D1 |
D2 |
A1 |
b |
z×?d |
D3 |
A2 |
2:1
3:1
5:2
3:2
4:3 |
25 |
115 |
85 |
65 |
115 |
16 |
4×?14 |
— |
— |
| 32 |
140 |
100 |
78 |
124 |
18 |
4×?18 |
— |
— |
| 40 |
150 |
110 |
85 |
132 |
18 |
4×?18 |
— |
— |
| 50 |
165 |
125 |
100 |
140 |
20 |
4×?18 |
— |
— |
| 65 |
185 |
145 |
120 |
155 |
20 |
4×?18 |
— |
— |
| 80 |
200 |
160 |
135 |
155 |
22 |
8×?18 |
— |
— |
| 100 |
220 |
180 |
155 |
200 |
24 |
8×?18 |
— |
— |
| 125 |
250 |
210 |
185 |
220 |
26 |
8×?18 |
— |
— |
| 150 |
285 |
240 |
210 |
230 |
28 |
8×?22 |
— |
— |
| 200 |
340 |
295 |
265 |
270 |
28 |
8×?22 |
— |
— |
4:1
5:1 |
25 |
115 |
85 |
65 |
— |
16 |
4×?14 |
115 |
178 |
| 32 |
140 |
100 |
78 |
— |
18 |
4×?18 |
140 |
188 |
| 40 |
150 |
110 |
85 |
— |
18 |
4×?18 |
150 |
195 |
| 50 |
165 |
125 |
100 |
— |
20 |
4×?18 |
165 |
205 |
| 65 |
185 |
145 |
120 |
— |
20 |
4×?18 |
190 |
218 |
| 80 |
200 |
160 |
135 |
— |
22 |
8×?18 |
205 |
225 |
| 100 |
220 |
180 |
155 |
— |
24 |
8×?18 |
225 |
273 |
| 125 |
250 |
210 |
185 |
— |
26 |
8×?18 |
260 |
308 |
| 150 |
285 |
240 |
210 |
— |
28 |
8×?22 |
300 |
322 |
| 200 |
340 |
295 |
265 |
— |
28 |
8×?22 |
365 |
358 |
返回頁首 ?
產品外形及結構尺寸（PN16）
Y43X-16P
型不銹鋼比例式減壓閥外形及結構尺寸（mm）
| 比例 |
DN |
D |
D1 |
D2 |
A1 |
b |
z×?d |
D3 |
A2 |
2:1
3:1
5:2
3:2
4:3 |
40 |
150 |
110 |
85 |
132 |
18 |
4×?18 |
— |
— |
| 50 |
165 |
125 |
100 |
140 |
20 |
4×?18 |
— |
— |
| 65 |
185 |
145 |
120 |
155 |
20 |
4×?18 |
— |
— |
| 80 |
200 |
160 |
135 |
155 |
22 |
8×?18 |
— |
— |
| 100 |
220 |
180 |
155 |
200 |
24 |
8×?18 |
— |
— |
| 125 |
250 |
210 |
185 |
220 |
26 |
8×?18 |
— |
— |
| 150 |
285 |
240 |
210 |
230 |
28 |
8×?22 |
— |
— |
| 200 |
340 |
295 |
265 |
270 |
30 |
12×?22 |
— |
— |
4:1
5:1 |
25 |
115 |
85 |
65 |
— |
16 |
4×?14 |
115 |
178 |
| 32 |
140 |
100 |
78 |
— |
18 |
4×?18 |
140 |
188 |
| 40 |
150 |
110 |
85 |
— |
18 |
4×?18 |
150 |
195 |
| 50 |
165 |
125 |
100 |
— |
20 |
4×?18 |
165 |
205 |
| 65 |
185 |
145 |
120 |
— |
20 |
4×?18 |
190 |
218 |
| 80 |
200 |
160 |
135 |
— |
22 |
8×?18 |
205 |
225 |
| 100 |
220 |
180 |
155 |
— |
24 |
8×?18 |
225 |
273 |
| 125 |
250 |
210 |
185 |
— |
26 |
8×?18 |
260 |
308 |
| 150 |
285 |
240 |
210 |
— |
28 |
8×?22 |
300 |
322 |
| 200 |
340 |
295 |
265 |
— |
30 |
12×?22 |
365 |
358 |
返回頁首 ?
產品外形及結構尺寸示意圖
返回頁首 ?
聲明：本文中所有文字、數據、圖片均只適用于參考，Y43X-10P、Y43X-16P
型不銹鋼比例式減壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
