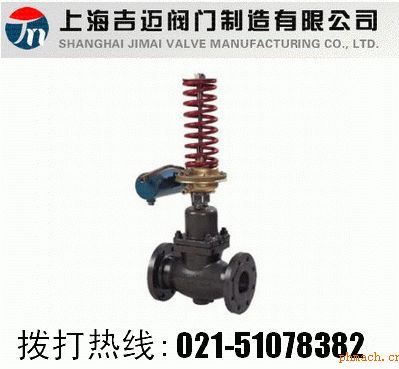

V230Y自力式壓力調節閥
一、概述
V230Y 01/02型自力式壓力（差壓）調節閥由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，和ZZYP自力式壓力調節閥相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響,以及更易于更換或調整彈簧的特點。可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。具有壓力平衡功能，靈敏度高低噪音，性能可靠，免于維護，采用標準模塊化設計，通過組合件，可以進行多項組合控制。廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。本產品有公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。多種多樣的品種可供選擇。
二、V230Y自力式壓力調節閥型號規格
|
類別 |
壓力控制調節閥 |
差壓控制調節閥 |
|
閥后壓力控制 |
閥前壓力控制 |
差壓上升閥關閉 |
差壓上升閥開啟 |
|
硬密封 |
軟密封 |
硬密封 |
軟密封 |
硬密封 |
軟密封 |
硬密封 |
軟密封 |
|
型號 |
V230D01 |
V231D01 |
V230D02 |
V231D02 |
V230D03 |
V231D03 |
V230D04 |
V231D04 |
|
規格 |
DN15-250 |
三、V230Y自力式壓力調節閥技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
額定行程L（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|
公稱壓力PN（MPa） |
1.6、4.0 |
|
壓力調節范圍（KPa） |
15～50、40～80、60～100、80～140、120～180、160～220、200～260、
240～300、280～350、330～400、380～450、430～500、480～560、540～620、
600～700、680～800、780～900、880～1000、600～1500、1000～2500 |
|
固有流量特質 |
快開 |
|
調節精度（%） |
±5 |
|
使用溫度（℃） |
≤350 |
|
允許泄漏量 |
硬密封（1/h） |
單座：≤10-4×閥額定容量（Ⅳ級）、雙座和套筒：≤5×10-3閥額定容量（Ⅱ級） |
|
軟密封（m1/min） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
6.75 |
11.10 |
16.0 |
|
減壓比 |
*大 |
10 |
|
*小 |
1.25 |
四、V230Y自力式壓力調節閥執行機構技術參數
|
產品型號 |
V230D01（D03），V231D01（D03） |
V230D02（D04），V231D02（D04） |
|
有效面積（cm2） |
32* |
80* |
250 |
630 |
32* |
80* |
250 |
630 |
|
壓力設定范圍（MPa） |
0.8~1.6 |
0.1~0.6 |
0.015~0.15 |
0.005~0.035 |
1.0~1.6 |
0.1~0.5 |
0.015~0.12 |
0.005~0.035 |
|
0.3~1.2 |
0.05~0.3 |
0.01~0.07 |
0.3~1.1 |
0.05~0.25 |
0.01~0.06 |
|
保證正常工作*小壓差（MPa） |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
|
材質 |
膜蓋：鍍鋅鋼板；膜片：EPDM夾纖維 |
|
控制管線 |
銅管或不銹鋼管M10x1;卡套式接頭R1/4" |
五、V230Y自力式壓力調節閥零件材質
閥體：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜蓋：A3、1Cr18Ni9Ti
填料：聚四氟乙烯、柔性石墨
膜片：丁腈橡膠、耐油橡膠、氟橡膠
六、V230Y自力式壓力調節閥外形尺寸
|
公稱通徑
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
法蘭距
L |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
670 |
735 |
|
總高度
H |
615 |
645 |
650 |
710 |
730 |
745 |
760 |
800 |
890 |
960 |
1050 |
|
|
|
H1 |
52.5 |
57.5 |
67.5 |
72.5 |
80 |
90 |
97.5 |
107.5 |
122.5 |
140 |
167.5 |
225 |
230 |
|
d |
100 |
|
h |
280 |
|
法蘭標準 |
GB:PN 1.6 2.5
4.0MPa ,ANSI:150LB 300LB JIS:10K 20K |
七、V230Y自力式壓力調節閥安裝圖
注:1.過濾器 2.自力式壓力調節閥
3.取壓管φ14×2 4.冷凝罐
八、V230Y自力式壓力調節閥訂貨須知
若訂貨前還未選定型號，請向我們提供您的使用參數
1.V230Y壓力調節閥公稱通徑、
2.V230Y壓力調節閥流體性質（包括公稱壓力、溫度、粘度或酸堿性）
3.V230Y壓力調節閥閥前、閥后壓力，
4.V230Y壓力調節閥閥體、閥芯材料，
5.V230Y壓力調節閥是否帶附件，說明附件型號。以便我們的為您正確選型。
若已經由設計單位選定我公司的V230Y壓力調節閥型號，請按型號直接向我司銷售部訂購。
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
