上海吉邁閥門制造有限公司主要生產≦Q914F,915F電動內螺紋三通球閥≧也是國內電動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

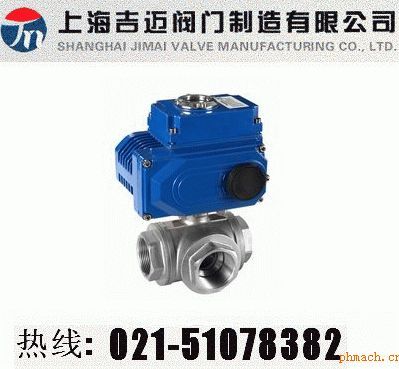

Q914F,915F電動內螺紋三通球閥由JQ系列精小型電動執行器與高平臺內螺紋三通球閥組成，根據閥門的結構分為L型與T型兩種。電動內螺紋球閥結構緊湊、外型美觀、密封性能好，通過220V電源信號或者手操器即可實現管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。
|
JQ系列執行機構技術參數 |
閥體參數 |
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN10～150mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6 2.5 4.0 6.4
31.5MPa(定制) |
|
動作范圍 |
0～90° 0～360° |
泄漏量 |
軟密封:零泄漏 |
硬密封:≤額定流量的10-5 |
|
動作時間 |
15秒/30秒/60秒 |
執行機構 |
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構 |
|
保護裝置 |
過熱保護 |
流量特性 |
快開特性 |
|
環境溫度 |
-30°～60° |
可調范圍 |
DN10-80 |
DN100-150 |
|
250:1 |
350:1 |
|
手動操作 |
同附帶手柄操作 |
基本誤差 |
±1% |
|
限位 |
電氣、機械二重限位 |
死區 |
≤1% |
|
防護等級 |
相當于IP-65 |
回差 |
≤1% |
|
位置測量 |
可選裝開關或電位計 |
適用溫度 |
密封面 |
|
驅動電機 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
|
|
|
|
項目類型 |
JQ-05 |
JQ-10 |
JQ-20 |
JQ-40 |
JQ-60 |
JQ-100 |
JQ-200 |
|
輸出力矩 |
50N.M |
100
N.M |
200
N.M |
400
N.M |
600
N.M |
1000
N.M |
2000
N.M |
|
動作范圍 |
0～90° |
|
額定電流 |
0.15A |
0.3A |
0.45A |
0.7A |
0.7A |
0.85A |
0.85A |
|
絕緣電阻 |
100M/DC500V |
|
電源 |
AC110/220/380V
DC24V |
|
電機功率 |
8W/E |
23 W/E |
45 W/E |
90 W/E |
90 W/E |
120
W/E |
120
W/E |
|
選配閥門 |
15-25 |
15-65 |
80-100 |
100-125 |
125-150 |
150-200 |
200-250 |
|
執行器重量 |
2.6Kg |
4.2 Kg |
7.9 Kg |
8.7 Kg |
9 Kg |
14.7
Kg |
15 Kg |
二、電動內螺紋三通球閥 主要零部件材料
|
序號NO |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
|
2 |
閥蓋 |
不銹鋼CF8M/CF8 |
|
3 |
球 |
不銹鋼CF8M/CF8 |
|
4 |
球墊 |
聚四氟乙烯PTFE |
|
5 |
閥桿 |
不銹鋼CF8M/CF8 |
|
6 |
填料 |
聚四氟乙烯PTFE |
|
7 |
中口 |
聚四氟乙烯PTFE |
|
8 |
大薄片 |
聚四氟乙烯PTFE |
|
9 |
壓蓋螺母 |
不銹鋼CF8M/CF8 |
|
10 |
手柄 |
不銹鋼CF8M/CF8 |
|
11 |
流向指示牌 |
ALUMINUM |
|
12 |
華司 |
不銹鋼CF8 |
|
13 |
螺帽 |
不銹鋼CF8 |
|
14 |
鎖定裝置 |
不銹鋼CF8 |
|
15 |
皮套 |
塑料 |
|
16 |
盲蓋 |
不銹鋼CF8M/CF8 |
三、電動內螺紋三通球閥 主要外形尺寸
L型主要尺寸
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
重量WT(g) |
|
1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
|
1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
|
1 1 / 4
" |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
|
1 1 / 2
" |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
|
2" |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
T型主要尺寸
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
重量WT(g) |
|
1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4" |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
10-24UNC |
725 |
|
1" |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
10-24UNC |
1000 |
|
1 1 / 4
" |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
10-24UNC |
2000 |
|
1 1 / 2
" |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
1/4-20UNC |
3000 |
|
2" |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |
1/4-20UNC |
4650 |
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
