上海吉邁閥門制造有限公司主要生產≦Q911F電動二片式球閥≧也是國內電動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

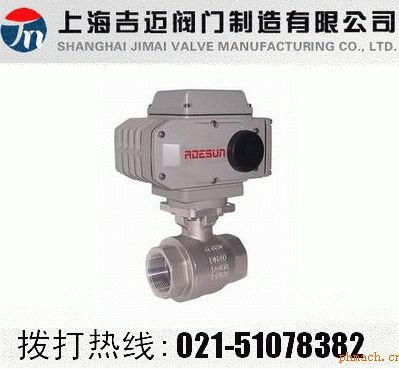

Q911F電動二片式球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的*定位，同時輸出4～20mADC的位置反饋信號。電動二片式球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
電動二片式球閥 執行標準
1、設計與制造：GB12237-89、API608、API
6D、JPI
7S-48、BS5351、DIN3357。
2、結構長度：GB12221-89、ANSI
B16.10、JIS
B2002、NF
E29-305、DIN3202。
3、檢驗主試驗：JB/T
9092、API
598。
電動二片式球閥 電動球閥規格參數
|
JM系列執行機構技術參數 |
閥體參數 |
|
電源 |
AC200/220V，50/60Hz |
公稱通徑 |
DN10～100mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6 2.5 4.0
6.4 31.5MPa(定制) |
|
動作范圍 |
0～90°
0～360° |
泄漏量 |
軟密封:零泄漏 |
硬密封:≤額定流量的10-5 |
|
動作時間 |
15秒/30秒/60秒 |
執行機構 |
可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構 |
|
保護裝置 |
過熱保護 |
流量特性 |
快開特性 |
|
環境溫度 |
-30°～60° |
可調范圍 |
DN10-80 |
|
250:1 |
|
手動操作 |
同附帶手柄操作 |
基本誤差 |
±1% |
|
限位 |
電氣、機械二重限位 |
死區 |
≤1% |
|
防護等級 |
相當于IP-65 |
回差 |
≤1% |
|
位置測量 |
可選裝開關或電位計 |
適用溫度 |
密封面 |
|
驅動電機 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃ |
|
|
|
|
進線接口 |
PE1/2〞進線線鎖 |
電動二片式球閥 技術參數和性能
|
試驗壓力 （Mpa） |
公稱壓力（Mpa） |
壓力級（class） |
JIS(Mpa) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
電動二片式球閥 主要零件材料
|
連接方式 |
內螺紋連接 |
對焊連接 |
|
零件名稱 |
閥體閥蓋 |
WCB |
CF8(304) |
CF8M(316) |
WCB |
CF8(304) |
CF8M(316) |
|
球體、閥桿 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
|
密封圈、填料 |
增強聚四氟乙烯、對位聚苯 |
|
適用工況 |
適用介質 |
水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等腐 蝕介質 |
水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等腐蝕介質 |
|
適用溫度 |
-29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯) |
|
|
|
|
|
|
|
|
|
|
|
|
電動二片式球閥 主要外形尺寸
|
公稱通徑 |
內螺紋連接 |
對焊連接 |
|
mm |
inch |
D |
L (mm) |
H |
管螺紋G |
B |
重量 (Kg) |
尺寸(mm) |
重量 (Kg) |
|
L |
D1 |
D2 |
|
10 |
3/8 |
10 |
60 |
57 |
3/8″ |
95 |
0.34 |
70 |
10 |
18 |
0.32 |
|
15 |
1/2 |
15 |
75 |
68 |
1/2″ |
110 |
0.47 |
75 |
15 |
24 |
0.48 |
|
20 |
3/4 |
20 |
80 |
70 |
3/4″ |
110 |
0.68 |
90 |
20 |
28 |
0.68 |
|
25 |
1 |
25 |
90 |
80 |
1″ |
140 |
1.2 |
100 |
25 |
34 |
1.2 |
|
32 |
11/4 |
32 |
110 |
85 |
11/4″ |
140 |
1.9 |
110 |
32 |
41 |
1.9 |
|
40 |
11/2 |
38 |
125 |
100 |
11/2″ |
180 |
2.7 |
128 |
38 |
49 |
2.7 |
|
50 |
2 |
50 |
144 |
110 |
2″ |
180 |
3.9 |
154 |
50 |
62 |
3.8 |
|
65 |
21/2 |
64 |
186 |
130 |
21/2″ |
200 |
7.1 |
193 |
64 |
78 |
7.0 |
|
80 |
3 |
78 |
206 |
150 |
3″ |
250 |
11.5 |
222 |
78 |
94 |
11.4 |
|
100 |
4 |
98 |
240 |
170 |
4″ |
250 |
20.5 |
273 |
98 |
124 |
20.3 |
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
