上海吉邁閥門制造有限公司主要生產≦Q641F46氣動四氟球閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

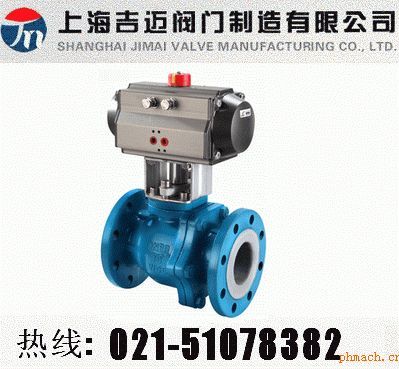

本公司生產的Q641F46型氣動襯氟球閥是為各種強腐蝕性介質管路的自動啟閉控制而設計的，廣泛適用于石油、化工、染化、制酸制堿等行業，是目前防腐閥門設備*理想的選擇之一。氣動襯氟球閥是采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此氣動襯氟球閥可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。
氣動襯氟球閥主要技術參數及性能
|
公稱通徑DN（mm） |
15～300 |
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
公稱壓力（MPa） |
PN1.0、1.6
MPa |
供氣壓力 |
0.4～0.7MPa |
|
閥體形式 |
兩段式閥體（浮動球體、固定球體） |
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
連接形式 |
法蘭式 |
環境溫度 |
-30～+70℃ |
|
閥芯形式 |
"O"型球形閥芯 |
作用形式 |
單作用執行機構、雙作用執行機構 |
|
密封填料 |
聚四氟乙烯（PTFE） |
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
流量特性 |
近似快開型 |
采用新型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。 |
|
動作范圍 |
0～90° |
|
泄露量Q |
軟密封：零泄漏 |
|
適用溫度 |
PTFE≤180℃ |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
死區 |
帶定位器：小于全行程的2% |
|
可調范圍 |
250：1 |
|
配置執行機構 |
GT、AT、ST、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
氣動襯氟球閥主要設計標準
|
設計與制造 |
GB12237-89、API608、API
6D、JPI 7S-48、BS5351、DIN3357 |
|
法蘭尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI
B16.5、JIS B2212～2214、DIN2543 |
|
結構長度 |
GB12221-89、ANSI
B16.10、JIS B2002、NF
E29-305、DIN3202 |
|
檢驗與試驗 |
JB/T 9092、API
598、GB/T13927 |
氣動襯氟球閥主要零件材料
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
WCB+F46 |
304（CF8）+F46 |
316（CF8M）+F46 |
316L（CF3M）+F46 |
|
球體 |
2Cr13+氮化處理+46 |
304+46 |
316+46 |
316L+46 |
|
閥桿 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
|
閥座密封圈 |
PTFE、碳素纖維＋PTFE |
|
密封填料 |
V型聚四氟乙烯填料 |
氣動襯氟球閥主要外形連接尺寸
|
公稱通徑DN（mm） |
主要尺寸 |
法蘭尺寸 |
|
PN1.6MPa |
PN2.5MPa |
|
L |
H |
L1 |
D |
D1 |
D2 |
n-φd |
D |
D1 |
D2 |
n-φd |
|
15 |
130 |
185 |
140 |
95 |
65 |
46 |
4-14 |
95 |
65 |
46 |
4-14 |
|
20 |
140 |
191 |
140 |
105 |
75 |
45 |
4-14 |
105 |
75 |
56 |
4-14 |
|
25 |
150 |
193 |
140 |
115 |
85 |
65 |
4-14 |
115 |
85 |
65 |
4-14 |
|
32 |
165 |
212 |
164 |
140 |
100 |
76 |
4-18 |
140 |
100 |
76 |
4-18 |
|
40 |
180 |
217 |
164 |
150 |
110 |
84 |
4-18 |
150 |
110 |
84 |
4-18 |
|
50 |
200 |
260 |
190 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
65 |
220 |
293 |
210 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
8-18 |
|
80 |
250 |
323 |
247 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
100 |
280 |
382 |
276 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
|
125 |
320 |
468 |
348 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
|
150 |
360 |
510 |
378 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
|
200 |
400 |
655 |
524 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
|
250 |
630 |
/ |
/ |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
|
300 |
750 |
/ |
/ |
460 |
410 |
370 |
12-26 |
485 |
430 |
389 |
16-30 |
訂貨說明
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式，氣-關式）
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
