上海吉邁閥門制造有限公司主要生產≦HLS小口徑單座調節閥≧也是國內調節閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

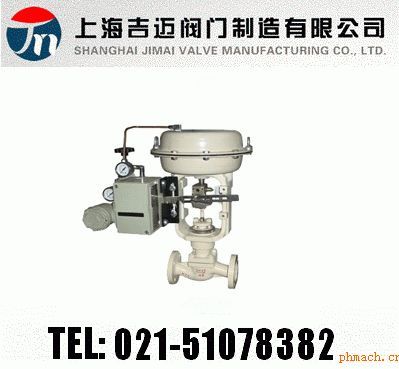

HLS小口徑單座調節閥

HLS小口徑單座調節閥可用于控制各種不同壓力和溫度的流體、閥體呈 S 流線型的通道，壓降損失小，流量大，可調范圍廣，流量特性精度高，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。

【HLS小口徑單座調節閥-主要技術參數】

閥 體

型 式 直通單座鑄造球型閥

公稱通徑 20、25mm

公稱壓力 ANSI 125、150、300、600

JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa

連接型式 法蘭式：FF、RF、RJ 和 LG

標準按 ANSI B16.5,JIS B2201

JB/T79.1 PN1.6MPa,JB/T79.2

凹凸面 焊接式：嵌接焊 SW

材 料 HT200 ZG25

ZG1Cr18Ni9 ZG0Cr17Ni12Mo2

1.25Cr0.5Mo 5.0Cr0.5Mo

SCPH21 SCPH61 Ti

上 閥 蓋 常溫型（P）：-17~+230℃

伸長I型（E1）：-45~-17℃, +230~+566℃

伸長II型（E2）：整體式（E2I）：-100~-45℃

焊接式（E2W）：-196~-100℃

壓蓋型式 螺栓壓緊式

填 料 V 型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。

閥內組件

閥芯型式 單座柱塞型閥芯。

流量特性

金屬閥座：Cv 值從 0.4~14 的高精度流量特性符合 IEC534-2 參考圖 1

Cv 值從 0.01~0.25 參考圖 3

軟 閥 座：Cv 值從 0.4~14 參考圖 2

Cv 值從 0.01~0.25 參考圖 3

工作范圍 軟閥座的工作溫度和壓差參考圖 4 司太萊堆焊的工作溫度和壓差參考圖 5

材 料 1Cr18Ni9 司太萊合金堆焊 9Cr18MoV

執行機構

型 式 HA 多彈簧式薄膜執行機構

膜片材料 乙丙橡膠夾尼龍

彈簧范圍 0.02~0.10,0.08~0.24MPa

供氣壓力 0.14,0.16, 0.28, 0.40MPa

氣源接頭 Rc 1/4

環境溫度 -30~+70℃

閥作用型式 氣——開式或氣——關式

附 件 定位器、手輪機構、氣動閥位傳送器。

泄 漏 量

金屬閥座：符合 ANSI B16.104 IV 級，小于額定的 Cv 的 0.01%

軟 閥 座：符合 ANSI B16.104 VI 級，小于額定的 Cv 的 10-7

快開閥芯：小于額定 Cv 的 0.00001%

回 差 1%（帶定位器） 3%（不帶定位器）

線 性 ±1%（帶定位器）±5%（不帶定位器）

備注：采用標準的V型聚四氟乙烯填料

可調范圍 50∶1(Cv≥1.0)或 30∶1(Cv≤0.63)

【HLS小口徑單座調節閥-允許壓差】

I、金屬閥座

注：
1.*大允許壓差不準超過 ANSI B16.34 或 JIS B2201 標準規定的*大工作壓力。
2.同一格內上方為閥全開時允許壓差，下方表示閥全關時的允許壓差。
3.帶有*的允許壓差，閥控制液體時，允許壓差只能為 3MPa,超過 3MPa 時，請選用 HLC 調節閥。

II、軟閥座

備注：*大允許壓差不準超過 ANS B16.34 和 JIS B2201 標準規定的*大工作壓力。
III、司太萊堆焊快開閥芯（金屬閥座 QS）

備注：*大允許壓差不準超過 ANSI B16.34 和 JIS B2201 標準規定的*大工作壓力。

【HLS小口徑單座調節閥-法蘭距】

【HLS小口徑單座調節閥-主要外形尺寸】

備注：P=常溫型，E1=伸長 I 型，E2=伸長 II 型，E21=整體式，E2W=焊接式

訂貨需提供產品參數：

①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。

具體訂貨詳情請進入官方網站
