上海吉邁閥門制造有限公司主要生產≦HLC小口徑套筒單座調節閥≧也是國內調節閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

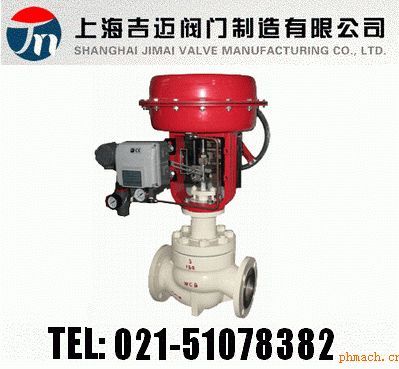

HLC小口徑套筒單座調節閥

【HLC小口徑套筒單座調節閥-產品說明】

HLC小口徑套筒單座調節閥是一種高性能的單座調節閥，適用于液體壓差超過3MPa的高壓差場合。堅固的閥芯導向和套筒可防止液體發生閃蒸和空化。閥體呈S流線型的通道，壓降損失小，流量大，可調范圍廣。

調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。

【HLC小口徑套筒單座調節閥-主要技術參數】

閥 體

型 式 直通單座套筒式鑄造球型閥

公稱通徑 20、25mm

公稱壓力 ANSI 125、150、300、600

JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa

連接型式 法蘭式：FF、RF、RJ 和 LG

標準按 ANSI B16.5,JIS B2201

JB/T79.1 PN1.6MPa,JB/T79.2

凹凸面 焊接式：嵌接焊 SW

材 料 HT200 ZG25 ZG1Cr18Ni9

ZG0Cr17Ni12Mo2

1.25Cr0.5Mo 5.0Cr0.5Mo

或 SCPH21 SCPH61 Ti

上 閥 蓋

常 溫 型 （P）：-17~+230℃

伸長 I 型（E1）：-45~-17℃,+230~+566℃

伸長 II 型（E2）：整體式（E2I）：-100~-45℃

焊接式（E2W）：-196~-100℃

壓蓋型式 螺栓壓緊式

填 料

V 型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。

閥內組件

閥芯型式 單座套筒式柱塞閥芯。

流量特性 等百分比（%）和線性（L）（金屬閥座）參考圖 1、2

套筒型式 分離式套筒

材 料 17-4PH 0Cr17Ni12Mo2

執行機構

型 式 HA 多彈簧式薄膜執行機構

膜片材料 乙丙橡膠夾尼龍 彈簧范圍 0.02~0.10,0.08~0.24MPa 供氣壓力 0.14,0.16, 0.28MPa 氣源接頭 Rc 1/4

環境溫度 -30~+70℃

閥作用型式 氣——開式或氣——關式

附 件 定位器、手輪機構、氣動閥位傳送器。

性 能

泄 漏 量符合標準 ANSI B16.104 IV 標準級,小于額定的 Cv 的 0.01%

回 差 1%（帶定位器） 3%（不帶定位器）

線 性

±1%（帶定位器）±5%（不帶定位器）

備注：采用標準的 V 型聚四氟乙烯填料。

可調范圍 50∶1(Cv≥0.25)或 30∶1(Cv≤0.16)

【HLC小口徑套筒單座調節閥-法蘭距】

【HLC小口徑套筒單座調節閥-主要外形尺寸】

備注：P=常溫型，E1=伸長 I 型，E2=伸長 II 型，E21=整體式，E2W=焊接式

【HLC小口徑套筒單座調節閥-重量】

訂貨需提供產品參數：

①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。

具體訂貨詳情請進入官方網站
