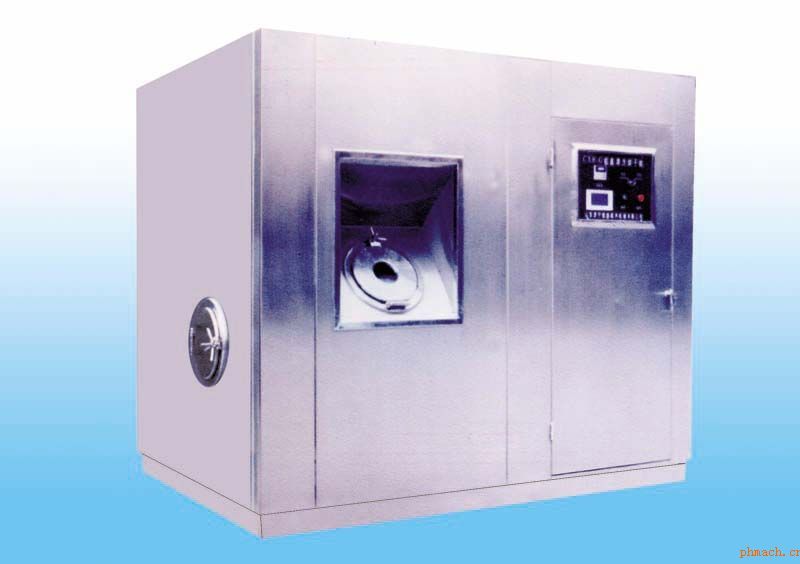

SYGS全自動鋁蓋清洗機

（一）    設備介紹

 SYGS型全自動鋁蓋清洗機是我廠科研人員，按國家制藥工業的“GMP”規范及機電一體化要求進行設計制造的。清洗在一封閉廂內完成，消除了交叉污染，是醫藥行業鋁蓋洗滌專用設備。

本設備采用了先進的可編程控制器（PLC）作為總控制器，并且采用了電子觸摸屏進行操作，全部過程漢字顯示，操作容易。各種工藝參數如清洗時間、漂洗時間可事先預置，只需按下“運行”鍵，整個過程可自動完成。除自動方式外還設有“半自動”和“手動”方式可供選擇。

設備具有結構緊湊、體積小、性能好、操作方便，主要零部件均采用不銹鋼材料。循環泵、控制器、觸摸屏、變頻器等部件系采用進口設備。

（二）技術參數

（1）生產能力：0.5-15萬只/批

（2）班產量：約3.5-4時/批

（3）超聲波功率：2KW  超聲波采用*新疊加技術（注：同樣功率的超聲波采用疊加技術后是普通超聲波的3－5倍，清洗效果更佳）

（4）滅菌方式：121℃，蒸汽滅菌，整個柜內溫度均勻性±1℃，滅菌自動控制，按滅菌溫度時間運行，或由人工控制運行。滅菌采用噴灑加壓，壓力＜0.15Mpa

（5）干燥方式：真空熱風循環干燥，110-120℃，真空度≤-0.09MPa

(6) 進料方式：真空吸料

（7）出料方式：逆轉螺旋自動出料

（8） 冷卻方式：吸入百級風置換箱體內熱空氣

（9）設計壓力＜0.2MPa

（10）壓力容器級別：Ⅰ類壓力容器

（11）電源：380V 50Hz，三相四線制

（12）設備外形參考尺寸：2100×1200×1900 mm

（三）系統動力能耗

序號       項目       技術要求       單位       用量

1     電源       380V      kW/h      25

2     純化水    壓力0.3Mpa   kg/h 600

3     注射用水       壓力0.3Mpa   kg/h 600

4     純蒸汽    壓力0.2MPa  m3/h       40

5     壓縮空氣       0.6～0.8MPa  m3/h       2.0

（四）產品主要元器件清單

序號       貨物名稱       規格型號       制造國和廠商       數量       備注

1     超聲波發生器       疊加技術       濟寧盛源超聲       1     自制

2     功放模塊       CM100DY      日本三菱公司       1     進口

3     功放板    SYX       濟寧盛源公司       1     自制

4     整流板堆       KBPC3510     臺灣宏陽半導體    1

5     換能器           北京程成偉業

6     PLC(帶輸出擴張、AD)       S7-200    西門子    1

7     觸摸屏    DOP5S100       臺灣臺達    1

8     接近開關       L2177100VP  天津西特       3

9     打印機           北京斯普瑞特       1

10    變頻調速器    VFD-M   臺灣臺達       1

11    電磁閥    ZODF不銹鋼 溫州       2     衛生級

12    氣動蝶閥       D971X-10DN50     天津       1     衛生級

13    空開              法國施耐德

14    交流接觸器           法國施耐德

15    水取樣隔膜閥              天津       1     衛生級

16    減速機    BWD2    臺灣臺邦       1

17    水泵       CM-40    丹麥格蘭富    1     衛生級

18    真空泵    2BVC     山東       1

19    水過濾器              上海格氏       1     衛生級

20    水過濾濾芯           上海格氏       3     聚丙烯

21    空氣過濾器           上海格氏       1     衛生級

22    空氣過濾濾芯              上海格氏       3     TTEF

23    溫度傳感器           上海金龍       1

24    內滾筒及組件              太原太鋼       1     316L

25    外筒及組件           太原太鋼       1     316L

26    進料口 出料口            溫州溫兄              衛生級316

27    水路管件              溫州溫兄              衛生級316

28    電加熱管       2kw/根    上海碩仲       10

29    架體及部件材質           太原太鋼              304

30    其他電子元器件           山東

（五）工作原理

鋁蓋由進料口（采用人工或真空吸料）加入清洗桶內，進料與進水可同時進行,當水位達到規定高度時，水位傳感器動作，自動停止進水。進水進料結束后進行清洗。在轉動滾筒的同時，打開副進水使漂浮于水面的污物從溢出口排出，同時進行清洗，清洗時間可由觸摸屏預置。清洗時間到以上各部位復位打開排污電磁閥，把水排掉，然后關上排污電磁閥，重新進水進行精洗，精洗過程中超聲波自動開啟，水循環噴淋，滾筒轉動，付進水開。清洗合格后，按一下出料按鈕自動進行出料。

    清洗機的結構是由主變速電機、主傳動軸、清洗桶、清洗槽、水泵、水過濾器，大功率超聲波清洗機，循環風機，以及電控部分等部件組成，結構合理，操作方便。

1)主傳動控制器是采用進口變頻調速器，體積小，                    調速范圍大，操作方便。

2）設備采用超聲清洗方式：超聲波清洗對鋁蓋清洗更徹底、更干凈。

3）清洗桶是簿壁圓型桶體，圓周布滿篩孔，內有攪拌擋板，后端與傳動主軸聯接。

4)清洗槽是方形全密封式不銹鋼結構，側壁有溢流槽，下有排污管，外接循環泵和過濾器。在過濾器與水泵之間裝有水取樣隔膜閥。

5)管路系統是裝在主機的后部，裝有不同規格的電磁閥，整個進、排水全是由電磁閥自動控制，循環水經過精密過濾器（0．22υ）過濾后噴入清洗槽內，保證水質的潔凈度。

6)上部裝有新風、環風、排風風閥，可根據需要控制風量，中部裝有風機，形成整個循環系統。

7）在清洗桶的中部裝有觀察孔，該觀察孔可看到內滾筒是否工作，可作為水位的觀察。

8）控制部份裝有打印機，能實時存儲打印清洗時間、清洗溫度及滅菌溫度。

整個程序按進料——進水——粗洗——排水——精洗¬¬——排水——滅菌——烘干—出料依次完成。出料完畢，按“停止”結束整個過程。
