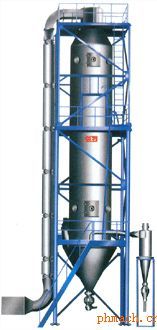

LPG離心噴霧干燥機 更新時間：10-4-12 15:08 噴霧干燥是液體工藝成形和干燥工業中*廣泛應用的工藝。*適用于從溶液、乳液、懸浮液和可塑性糊狀液體原料中生成粉狀、顆粒狀或塊狀固體產品。因此，在處理含固率不是很高的污水時，噴霧干燥是一道*理想的工藝。空氣經過濾和加熱，進入干燥器頂部空氣分配器，熱空氣呈螺旋狀均勻地進入干燥室。污水料液經塔體頂部的高速離心霧化器，(旋轉)噴霧成極細微的霧狀液珠，與熱空氣并流接觸在極短的時間內可將水分蒸發。蒸發后的粉狀物連續地由干燥塔底部和旋風分離器中輸出，廢氣由風機排空。
產品特點
◆干燥速度快，污水料液經霧化后比表面大大增加，在熱風氣流中，瞬間就可以蒸發95％-98％的水份，完成干燥的時間僅需十幾秒到數十秒種。
◆所得產品為球狀顆粒，粒子均勻，流動性好，溶解性好，易處理。
◆操作簡單穩定，控制方便，容易實現自動化作業。
網址：www.fbdry.com（動畫演示）
技術參數 尺寸 | A | B | C | D | E1 | E2 | F | G | H | I | LPG-25 | 1290 | 3410 | 4260 | 1800 | 1200 | 1200 | 1000 | 1700 | 1300 | 1550 | LPG-50 | 1730 | 4245 | 4645 | 2133 | 1640 | 1640 | 1250 | 1750 | 1800 | 1600 | LPG-100 | 2500 | 5300 | 6000 | 2560 | 2100 | 2100 | 1750 | 1930 | 2600 | 1780 | LPG-150 | 2800 | 6000 | 6700 | 2860 | 2180 | 2180 | 1970 | 2080 | 3050 | 1960 | LPG-200 | 2800 | 6600 | 7300 | 3200 | 2300 | 2300 | 2210 | 2250 | 3050 | 2100 | LPG-300 | 2800 | 8000 | 8700 | 3700 | 2800 | 2800 | 2520 | 2400 | 3050 | 2250 |
名稱 | ＬＰＧ | | 5 | 25 | 50 | 100 | 150 | 200-2000 | | 入口溫度 | 140-350自控 | | 出口溫度 | 80-90 | | 水份*大蒸發量Kg/h | 5 | 25 | 50 | 100 | 150 | 200-2000 | | 離心噴霧頭傳動形式 | 壓縮空氣轉動 | 機械傳動 | | 轉速(r.p.m) | 25000 | 18000 | 18000 | 18000 | 15000 | 8000-15000 | | 噴霧盤直徑(mm) | 50 | 120 | 120 | 120 | 150 | 180-340 | | 熱源 | 電 | 電 | 電＋蒸汽、
燃油、煤氣 | 電＋蒸汽 | 電＋蒸汽、
燃油、煤氣 | 由用戶
自行解決 | | | | 電加熱*大功率Kw | 8 | 31.5 | 60 | 81 | 99 | | | 外形尺寸 長×寬×高(m) | 1.8×0.93×2.2 | 3×2.7×4.26 | 3.7×3.2×5.1 | 4.6×4.2×7 | 5.5×4.5×6 | 根據具體
情況確定 | | | | 干粉回收率％ | ≥95 | ≥95 | ≥95 | ≥95 | ≥95 | ≥95 | | 注：水份蒸發量與物料的特性及熱進、出口溫度有關。 | |
此種噴霧干燥的霧化器機理是料液在高速旋轉（圓周速度90-160m/s）的轉盤中受離心力作用從盤邊緣甩出而霧化。整個系統采用熱風介質開式循環、物料并流的方式干燥。它有以下特點：
1、由于霧滴群的表面積較大，干燥所需的干燥時間短。
2、粉料顆粒小（80-200目），流動性好。
3、操作靈活性大。
4、當空氣溫度高于150℃熱利用率比其它噴霧高。
5、對廠房要求不高。
工藝流程:

技術參數： | LPG | 5 | 25 | 50 | 100 | 150 | 200 | 500 | 1000 | 入口溫度 ℃ | 130-300 | 出口溫度 ℃ | 70-90 | 水分蒸發量(kg/h) | 3-7 | 18-25 | 35-50 | 75-100 | 120-150 | 170-210 | 400-500 | 800-1000 | 霧化傳動方式 | 壓縮空氣驅動 | 電傳動 | 電傳動 | 電傳動 | 電傳動 | 電傳動 | 電傳動 | 電傳動 | 轉速(r.p.m) | 25000 | 18000-27000 | 18000-27000 | 18000-27000 | 15000-18000 | 15000-18000 | 12000-15000 | 12000-15000 | 熱 源 | 全電 | 蒸+電補 | 蒸+電補 | 蒸+電補 | 蒸+電補 | 蒸+電補或爐 | 蒸+電補或爐 | 熱風爐 | 傳動功率(kw) | 4.2 | 14 | 18 | 23 | 29 | 43 | 76 | 109 | 加熱功率(kw)(kw) | 18 | 36 | 48 | 72 | 84 | 96 | 144 | | 粉塵回收率(%)Rate | ≥97% | ≥97% | ≥97% | ≥97% | ≥97% | ≥97% | ≥97% | ≥97% | 直徑(m) | 1.2 | 1.9 | 2.2 | 2.56 | 2.96 | 3.36 | 5.2 | 7.6 | 高度(m) | 2.2 | 3.6 | 4.6 | 5.4 | 6.3 | 7 | 9.2 | 12.4 |
|
|
