| 真空擋板閥值得信賴，保證質量良大品牌 |
| 關鍵詞：真空擋板閥 |
|
|
公司名稱：上海良大閥門有限公司 |
 |
詳細說明 |

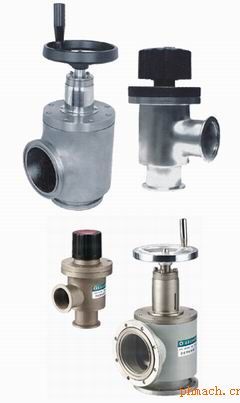

| GD型系列高真空擋板閥 GD型系列高真空擋板閥(又稱角閥)是用于真空系統(tǒng)中用來切斷或接通氣流之用。傳動部件采用螺桿傳動升降閥板，動作輕巧、工作可靠。GD-J為角通型式,GD-S為帶預抽口的三通型式。 適用的介質為空氣及非腐蝕性氣體。 ■ GD型－高真空擋板閥 ■ GD型高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。 ■ GD High Vacuum Flapper Valve ■ GD high vacuum flapper valve is used to put through or cut off the airflow in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases. According to its shaft seal structure, high vacuum flapper valve is classified into GD-J rubber shaft seal type and GD-J(b)bellows shaft seal type. According to its put-through type, it is classified into GD-J angle type and GD-S three-way type with prepumping. ■ 主要技術性能 Main Technical Performance ■ ■ ■ 適用范圍：Applicability 105～1.3×10-4Pa(軸封為橡膠) 105～1.3×10-5Pa(軸封為波紋管) 閥門漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S.(軸封為橡膠) ≤1.3×10-5Pa.L/S.(軸封為波紋管) 適用溫度：Applicable Temperature -25～+80℃(丁腈橡膠) -30～+150℃(氟橡膠) ■ 主要零件材料 Materials of Main Parts ■ ■ 閥體、閥蓋、閥桿：鋁合金、碳鋼或不銹鋼 密封件：丁腈橡膠、氟橡膠、波紋管(軸封)。 Body, bonnet and stem: aluminium alloy, carbon steel or stainless steel Sealing element: NBR, Viton, bellows(shaft seal) CONSTRUCTION FIGHTS(mm) ■ 外形及連接尺寸(mm) Overall and Connection Dimensions(mm) ■ 快卸法蘭連接 Model 型號 DN D1 D A H P 法蘭標準 GD-J10(b) 10 12.2 30 40 124.5 60 GB4982 GD-J16(b) 16 17.2 30 40 124.5 60 GD-J25(b) 25 26.2 40 50 134.5 78 GD-J32(b) 32 34.2 55 58 153 78 GD-J40(b) 40 41.2 55 65 160.5 78 GD-J50(b) 50 52.2 75 70 203 78 ■ 活套法蘭連接 Model 型號 DN D1 Do D2 A P H n-φc Dny預抽口 法蘭標準 GD-J50 50 110 90 55 70 78 203 4-φ9 GB6070 GD-J63 63 130 110 68 88 160 380 4-φ9 GD-J80 80 145 125 85 98 160 400 8-φ9 GD-J100 100 165 145 105 108 160 420 8-φ9 GD-J(S)160 160 225 200 165 158 160 575 8-φ11 DN40 GB4982 GD-J(S)200 200 285 260 208 200 160 655 12-φ11 DN50 GB6070 GD-J(S)250 250 335 310 258 208 250 690 12-φ11 DN63 GB6070 GD-J(S)320 320 425 395 328 250 250 785 12-φ14 DN80 GB6070 GD-J(S)150 150 220 195 156 158 160 575 8-φ12 DN40 GB4982 JB919 GD-J(S)300 300 380 350 308 250 250 785 8-φ14 DN80 GB6070 JB919 |
|
