| 氣動真空插板閥值得信賴，保證質量良大品牌 |
| 關鍵詞：氣動真空插板閥 |
|
|
公司名稱：上海良大閥門有限公司 |
 |
詳細說明 |

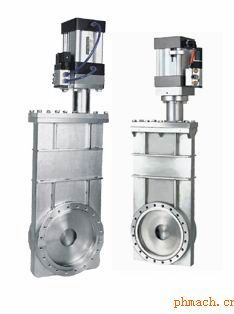

| CCQ型系列氣動超高真空插板閥 CCQ型系列氣動超高真空插板閥是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞，驅動閥板作上下運動，實現閥門的開啟或關閉，從而達到在超高真空系統中接通或切斷氣流的目的。 適用的工作介質為潔凈的空氣和非腐蝕性氣體。 ■ CCQ型－氣動超高真空插板閥 ■ CCQ型氣動超高真空插板閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。 帶反饋信號裝置。 ■ CCQ Pneumatic Ultra-high Vacuum Gate Valve ■ CCQ pneumatic ultra-high vacuum gate valve uses solenoid directional valve to change the direction of air passage, and controls the actuating cylinder to drive the valve disc up and down to make the valve opened or closed. It is used to put through or cut off the air passage in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases. With signal feedback device. ■ 主要技術性能 Main Technical Performance ■ ■ ■ 適用范圍：Applicability 105～1.3×10-7Pa 閥門漏率：Valve Leak Rate ≤1.3×10-7Pa.L/S.(DN≤200) ≤6.7×10-7Pa.L/S.(DN≥250) 適用溫度：Applicable Temperature -30～+150℃ 閥門開啟時閥板兩側的壓差： The differential pressure between the two sides of valve disc upon valve opening: ≤2.7×103Pa. 氣源壓力：Annoy pressure 0.4～0.6MPa ■ 主要零件材料 Materials of Main Parts ■ ■ 閥體、閥板：不銹鋼 密封件：氟橡膠、波紋管(軸封)、丁腈橡膠。 Body, and disc: stainless steel Sealing element: Viton, bellows(shaft seal), NBR CONSTRUCTION FIGHTS(mm) ■ 外形及連接尺寸(mm) Overall and Connection Dimensions(mm) Model 型號 DN A H D Do D1 D2 D3 L L1 G E n-d 法蘭標準 CCQ-50 50 60 92 89 72.4 61.6 55.6 515 153 220 65 8-M8 GB6071 CCQ-63 63 65 105 114 92.1 82.6 76.6 566 180 220 80 8-M8 CCQ-80 80 65 130 130 110 99 93 603 200 220 80 16-M8 CCQ-100 100 70 152 152 130.2 120.7 114.7 653 267 220 95 16-M8 CCQ-150 150 70 202 202 181 171.5 165.5 771 350 270 95 20-M8 CCQ-200 200 80 251 253 231.8 222.3 216.6 889 424 270 115 24-M8 CCQ-250 250 85 300 314 288 308 275 271 1127 574 350 140 24-M10 JB5278 CCQ-300 300 85 352 365 338 353 323 318 1197 613 420 140 32-M10 CCQ-320 320 85 372 385 357 379 344 340 1197 613 440 140 36-M10 JB5278 CCQ-400 400 110 456 497 454 480 440 436 1666 810 536 180 36-M12 CCQ-500 500 135 595 590 555 580 540 536 1835 870 640 220 40-M12 CCQ-630 630 135 690 700 658 680 639 635 1930 960 780 280 40-M16 CCQ-800 800 150 880 890 855 880 835 831 2200 1100 950 350 60-M16 |
|
