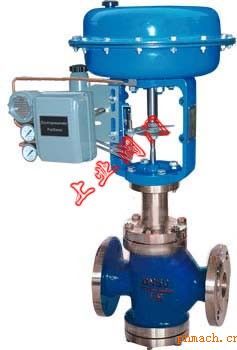

 氣動薄膜雙座調節閥
關鍵詞：氣動薄膜雙座調節閥
產品名稱： 氣動薄膜雙座調節閥
產品編號： yy
產品商標：
產品規格： yy
參考價格： 面議
更新日期： 2010/12/1 8:42:12
被閱次數： 1759次


公司名稱：臨沂上業閥門制造有限公司
會員級別：免費會員
詳細說明
產品概述
    ZJHN氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性*、拆裝方便等優點。廣泛應用于*控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
　　本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。

主要零件材料
零件名稱
材料
溫度范圍
閥體上閥蓋
HT200
-20～200℃
ZG230-450
-40～450℃
ZG1Cr18Ni9Ti
-250～550℃
ZG0Cr18Ni12Mo2Ti
-250～550℃
閥芯、閥座
1Cr18Ni9
-250～550℃
0Cr18Ni12Mo2Ti
-250～550℃
填 料
聚四氟乙烯
-40～200℃
膜 片
丁晴橡膠夾增強滌淪織物
壓縮彈簧
60Si2Mn
膜 蓋
A3

規格與技術參數
公稱通徑mm
25
32
40
50
65
80
100
125
150
200
250
300
400
額定流量系數kv
10
16
25
40
63
100
250
250
400
630
100
1600
2700
公稱壓力MPa
1.6 4.0 6.4
行　程mm
16
25
40
63
100
介質溫度℃
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
流量特性
直線、等百分比
法蘭標準
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體
材質
PN
(MPa)
1.6
WCB(ZG230-450) CF3CF8 CF8M
4.0,6.0
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋型式
普通式（常溫型），熱片式（中溫型）
可調比
30:1
氣源接頭
M16×1.5
注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。

執行機構主要技術參數
型　號
ZHA(B)-1
ZHA(B)-2
ZHA(B)-3
ZHA(B)-4
ZHA(B)-5
ZHA(B)-6
有效面積cm2
200
280
400
630
1000
1600
行　程mm
10
16
25
40
60
1000
彈簧范圍KPa
20～100(標準)；20～100、40～200、20～60、60～100、80～240

主要技術性能指標
項目
指標值
基本誤差％
不帶定位器
±5.0
帶定位器
±1.0
回差％
不帶定位器
3.0
帶定位器
1.0
死區％
不帶定位器
3.0
帶定位器
0.4
允許泄漏量L/h
1×10-3×閥額定容量
可配附件定位器：電氣閥門定位器手輪 電磁閥 限位開關 電/氣轉換器 空氣過濾減壓器

允許壓差
供氣壓力
MPa
彈簧壓力
KPa
公稱通徑
25
32
40
50
65
80
100
125
150
200
250
300
0.14
20-100
5.4
4.4
4.9
3.8
4.7
3.6
2.8
3.75
2.7
2.15
2.0
1.7
0.24
40-200
10.8
8.8
9.8
7.6
9.4
7.2
5.6
7.5
5.4
4.3
4.0
3.4
注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。

外形尺寸
公通徑(mm)
25
32
40
50
65
80
100
125
150
200
250
300
L
(mm)
PN1.6MPa
185
200
220
250
275
300
350
410
450
550
670
770
PN4.0MPa
190
210
230
255
285
310
335
425
460
560
740
805
PN6.4MPa
200
210
235
265
295
320
370
440
475
570
750
820
H
(mm)
普通型
567
570
645
650
877
887
899
1058
1068
1110
1498
1574
散熱片型
697
700
775
780
1040
1050
1062
1257
1267
1309
1743
1819
H1(mm)
117
120
139
144
188
208
220
268
278
320
441
503
D(mm)
225
360
470
620
重量(KG)
33
35
47
51
98
111
148
236
292
433
760
920

訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的*為您審核把關www.sy-tiaojiefa.com
