一、用途及使用范圍：
★雙層玻璃反應釜介紹：
我公司采用全新技術，設計制造了1-200L雙層玻璃反應釜，以及與之配套的加熱/制冷循環裝置。雙層玻璃反應釜可以通過高溫?zé)嵩矗ㄓ驮。┳龈邷財嚢璺磻?yīng)（高溫度可以達到300℃），也可以通過低溫冷媒（冷卻液）做低溫攪拌反應（低溫度可以達到－80℃）；雙層玻璃反應釜可以在常壓條件下做常壓反應，也可以通過真空裝置做真空負壓反應。而且，它的獨到的設計也可承受一定的正壓，從而使試驗更加的安全，更加的方便。是現代精細化工、生物制藥和新材料合成、分離、萃取、濃縮的理想小試、中試、生產設備。
★雙層玻璃反應釜的工作原理：
在雙層玻璃反應釜內層放入反應介質，通過向雙層玻璃反應釜夾套內注入恒溫的（高溫?zé)崴?dǎo)熱油或低溫冷凍液）對反應釜內的物料進行恒溫加熱或制冷，并且可以提供機械攪拌。使密封的玻璃反應釜內在設定的恒溫條件下，進行真空攪拌反應，蒸餾濃縮反應，分離萃取反應，合成結晶反應、反應發熱等實驗。實驗完畢，物料可從釜底的聚四氟乙烯放料口放出，操作極為方便。
二、主要結構：

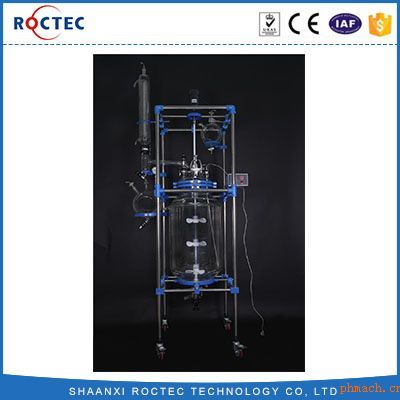

本型號釜由GG17高硼硅玻璃與304不銹鋼材料制成，包括釜蓋、釜體（雙層玻璃反應器）、冷凝器、蒸餾瓶、恒壓滴液漏斗、攪拌器、304不銹鋼井字架、低溫循環油浴鍋等部件組成。具有透明、耐腐蝕、耐高溫的特性，便于操作者觀察釜內介質的反應變化各被攪拌的情況，非常直觀，安全可靠。攪拌方式為機械攪拌機械密封，攪拌力強，無泄漏。
1.采用變頻調速，三相交流感應電機。轉速恒定、無火花、力矩大，安全穩定，可連續工作。（可選配防爆或減速電機和變頻調速）
2.全套玻璃儀器采用GG17/GG33高硼硅玻璃制作，為雙層帶夾套筒狀結構。玻璃厚度5-7mm，具有良好的化學、物理性能。
3.常規反應釜配五口反應釜蓋，具攪拌口配機械攪拌器、回流蒸餾口配冷凝器、加液口恒壓漏斗、備用放氣口（可充惰性氣體）、測溫口配溫度計套管等全套玻璃裝置。（可加工定做特大加料口，固體物料無后顧之憂）
4.氟蓋及放料閥采用高效機械密封，聚四氟乙烯連接口，可保持在工作狀態下的高精度密封，達到良好的真空效果。
5.下放料口具法蘭口和聚四氟乙烯放料閥門，使容器內無死角、無殘存物料，可全套放料閥可輕便拆卸，便于反應釜內部清潔。
6.螺旋式或錨式聚四氟乙烯攪拌槳：由交流電機驅動，通過變頻器無級調速控制電機速度，電機通過萬向節帶動攪拌軸及攪拌槳葉轉動，從而達到攪拌的目的。內直徑12mm 316L不銹鋼棒，外包聚四氟乙烯管，具有耐強酸、強堿、強腐蝕功能。（可定做雙層或三層攪拌葉，用于低至高黏度液體的攪拌與混合）
7、測控溫裝置：是將測溫水銀溫度計插入釜蓋上的測溫套管，通過溫度計來實時反應釜內部介質測溫。（可選配數顯測溫裝置，精度高，誤差小，有效提高工作效率）
三、特 性 簡 介
●交流電機變頻調速攪拌，運轉平穩可靠,力矩大，無火花，安全穩定，可連續工作
●全套玻璃儀器采用GG17高硼硅玻璃設計生產，有良好的化學、物理性能。
●全四氟組件密封，可保持較高真空度，耐酸、耐堿。
●可在常壓及負壓下工作，負壓可達到-0.098MPa 。
●恒溫數控油浴鍋，內膽不銹鋼，美觀耐腐蝕，微電腦控制，精度高，波動度小，準確方便。
●五口平面（磨口）法蘭釜蓋，四氟連接，拆裝方便，密封性能更好，耐酸、耐堿。
●反應釜攪拌棒內芯特別采用321材質不銹鋼，外包四氟軟管，耐酸、耐堿性強，*技術打造，做工更加精細，使操作更加得心應手。
●放料口具法蘭口和聚四氟閥門，容器內無死角，可拆卸便于固體物料出料。
●實時溫度顯示。（可選配數字溫度顯示）
四、儀器介紹功能介紹：
雙層玻璃反應釜真正可以實現實驗的一機多用，滿足不同實驗的方方面面的需要，此設備可以進行：
1.真空攪拌反應
2.高溫，低溫反應
3.恒速運轉混勻反應
4.可以蒸餾，回流，濃縮反應
5.負壓操作，分液功能
6.通過組裝精餾柱進行精餾
7.根據具體的要求組裝成玻璃反應釜生產線。
8.具客戶的不同要求進行非標加工定做。
五、100L雙層玻璃反應釜技術參數：
規 格：100L（有效容積）
型 號：SF-100D
攪拌功率：250W/220V（交流減速電機，變頻調速）
攪拌轉速：啟動-600pmin
電機額定力矩：324N.cm
負壓: -0.096MPa
附：高溫循環泵技術參數：
|
型號 |
容積
（L）） |
溫度范圍
（℃） |
溫度波動度
（℃） |
泵流量
（L/min） |
楊程
（M） |
總功率
（KW） |
電壓
（V） |
外形尺寸
(長×寬×高） |
配套容積（L） |
|
GX20100 |
100 |
室溫~300 |
±0.2 |
18 |
4 |
8.1 |
220 |
540×600×840 |
100升 | |
