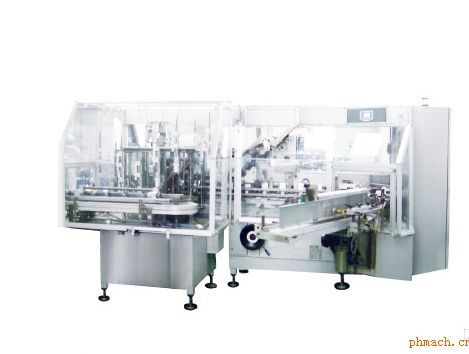

| 自動立式裝盒機 |
| 關鍵詞：自動立式裝盒機 |
|
|
公司名稱：上�？淀灠b設備有限公司 |
 |
詳細說明 |
設備性能特點及技術參數裝盒機技術參數：
紙盒規格：
紙盒與說明書的具體要求見后詳述。
裝盒機包裝規格的上下限見此表，規格轉換較大時，裝盒機需更換推頭、吸嘴等元件。
KAV180自動立式裝盒機特點自動立式裝盒機KAV180，生產速度可達160盒/分鐘，是機電一體化的高科技產品，完全符合GMP要求。該機由產品輸送帶、產品吸放機構、自動下說明書機構和紙盒包裝機組成，適用于瓶狀、管狀、罐狀等其它形狀的產品裝盒.還配備了一套自動打碼裝置于裝盒機，對于其他機械和裝盒機的聯接，也有一套相應的聯機裝置配備，其主要特點如下：
開盒形式：開盒原理如下圖
紙盒輸送帶：盛放紙盒并將其送入開盒頭，可一次性放盒一千四百支左右。
吸開盒裝置：高精度復合凸輪旋轉四頭開盒裝置，可實現開盒并同時將其落入相應的位置，復合凸輪每轉動一周可開四支盒，大大地提高了裝盒速度和穩定性。與傳統國產裝盒機開盒方式有著明顯不同,采用兩片真空吸頭吸住紙盒相鄰的兩個面,由其中一個吸頭的旋轉將紙盒打開約110O角,放入工位后吸頭放開,紙盒自動恢復至90O并被固定,此開盒方式在高速運轉下能保證極高的開盒成功率。
夾盒鏈條采用進口鏈條，拉長在合理的范圍內，不影響使用；夾盒鏈條為四根，紙盒定位穩定，瓶子裝盒時不容易出現故障。
裝盒機臺面表面處理理想，不容易生銹。
齒輪經過特殊處理，不容易磨損。
機器單頭開盒，主動跟隨。
KAV180自動立式裝盒機介紹KAV180自動立式裝盒機是我公司參照國際上全自動立式裝盒機的先進機型，結合國內包裝的實際情況，開發研制的自動立式裝盒機，是機電一體化的高科技產品，完全符合GMP要求。本機采用國外先進的傳動技術，用編碼器和PLC通信編程靠氣動產品和機械結構控制各個動作，靠變頻器調速，能保證機器運轉的高速、穩定、可靠性，使裝盒更加*，本機具有結構先進、操作方便、故障自動報警顯示、維修方便等特點。該機由紙盒包裝機、產品傳送、落入系統、說明書傳遞和自動打碼裝置與該機配合，正常生產速度為160盒/分，適用于不容易使用水平式裝盒機裝盒的瓶子、軟管、泡罩等各種藥品和化妝品、牙膏及相應化工產品的裝盒，大大提高了生產效率。
裝盒機工藝流程：
主機組成：
吸開盒裝置：
單頭開盒，主動跟隨。
下封盒機構：將紙盒封口，有機械封口和熱溶膠封口兩種方式
上封盒機構：將紙盒封口，有機械封口和熱溶膠封口兩種方式
產品在位檢測
產品位置不正確，停機或剔除；紙盒中無產品，停機或剔除
自動打碼裝置：
可打鋼碼，打碼位置在紙盒帽蓋處，打碼數量按帽蓋尺寸和用戶要求定。
自動剔除系統：
可避免由于空盒無說明書或無瓶子等原因造成的停機。
主傳動過載保護裝置：
實現過載停機，起保護作用。
手動盤車系統、點動開關：
調試和維修時轉動設備用。
急停開關：
出現意外故障時人為緊急停機用。
門罩打開自動停機檢測裝置：
為確保操作人員安全而設。
產品尺寸更換裝置：
通過表盤手輪調節，人性化的機械記憶裝置能在更改裝盒尺寸時，非常快速簡單的在幾分鐘內，把全機所需要調校的位置都修改完成。
該機還設有變頻調速、氣壓及真空保護停機、無說明書報警或停機、無紙盒報警或停機等功能。
針對不同紙盒尺寸的調節，該機可方便完成，但尺寸相差過大，需要重新更換相應的模具。
進口元器件的采用：
為符合GMP要求，采用德國的耐磨滑動軸承，無須加油，減少污染；為使機器運轉穩定可靠，采用SKF、NSK等國際*軸承；為使機器穩定運轉，采用進口同步帶和輸送帶；為使產品傳送位置準確，采用臺灣分割器和伺服電機跟隨。主傳動為意大利減速機。
主要電器部分：
采用全套的SIEMENS電器系統，以保證整個系統的穩定性；氣動產品都為Metal Work或 Festo等國際*的產品；傳感器為歐姆龍OMRON；保護開關為英國Schmersal的產品。
裝盒機的保護裝置：
各個門罩的安全保護開
傳送鏈的過載保護裝置
手動運轉和自動運轉的切換保護裝置
氣壓過低保護停機
無說明書報警或停機裝置
無紙盒報警或停機裝置
產品進盒不到位報警或停機裝置
開盒不到位報警或停機裝置
電機過載保護
變頻器功能保護
急停開關：出現意外故障時人為緊急停機用。 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
