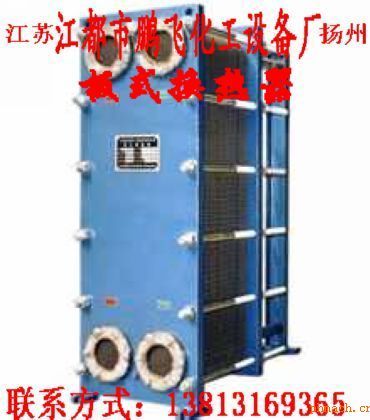

板式換熱器是由一組波紋金屬板組成，板上有四個角孔，供傳熱的兩種流體通過。金屬板片安裝在一個側面有固定板和活動板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的通道內，形成熱交換。流體的流量、物理性質、壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，并且形成許多支撐點，足以承受介質間的壓力差。金屬板片和活動板懸掛在上導桿，并由下導桿定位，而桿端則固定在立柱上。由于具備高性能、省空間、省能源、維護簡單等許多優點，板式換熱器已獲得各行業的高度肯定。
*傳熱系數高
由于板片組中的介質在較低雷諾數（Re)時，就能形成湍流，而且光滑的板片上不易生成污垢，因此有非常高的傳熱系數。在一般的水-水熱交換中，板式換熱器的傳熱系數能達到5000W/m2.K以上，比管殼式換熱器要高出2-4倍。
*熱回收率高
由于傳熱系數高，傳熱端溫差可以選得很低，因此非常適合于低位能熱量的回收。一般來說板式換熱器的熱回收率可以高達90%左右。
*靈活性大
由于板片可以組合成各種流程，因此板式換熱器都能進行優化設計，并可靈活地適應熱負荷的變化，只需增加或減少板片數，不須更換框架，就能適應新的變化了的工藝條件。
*滯 流 低
由于其流道較小，滯流量很小，因此板式換熱器具有良好的控制溫度的能力，而且大大減輕了設備的重量。尤其在對熱敏感性物料的處理中，板式換熱器更勝一籌。
*結構緊湊
板式換熱器所占的空間是目前各種換熱器中較小的一種。在同樣的換熱條件下，板式換熱器占地面積只是管殼式換熱器的1/3-1/4，而且拆卸時不需占用額外的維修空間。 *維修方便
板片的設計使其無死角區域，所以不需拆卸就可在現場進行化學清洗。在大多數情況下，單程流道的排列可使換熱器介質進、出口都安排在固定板上，這樣的設計可不必在清洗或檢修板片時拆管道，大大縮短了維修工作時間。 |
