概述

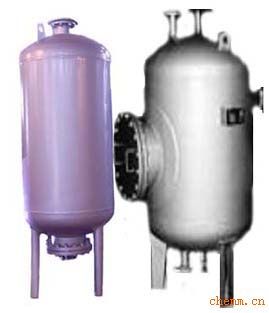

容積式浮動盤管熱交換器是在半即熱式浮動盤管熱交換器的基礎上，專門針對生活熱水供應系統而設計研制的。它既具有加熱快、自動除垢的優異性能，又因其有較大的水容量，可以在一般動力消耗下滿足負荷。

容積式浮動盤管熱交換器并不只是簡單地在半即熱式浮動盤管熱交換器上加大直徑，增加容量，而是合理布置換熱管束盤管，采用內部射流技術及頂部阻、混流技術精心設計而成。因而冷水區域小、熱水供應穩定。
 性能特點

1. 傳熱系數高:高于老式國際容積式換熱器,汽－水換熱系數為1500kcal/㎡·h·℃；水－水換熱器系數為930kcal/㎡·h·℃；

2. 自動除垢；

3. 無死水區、冷水區，容積利用率近100%；

4. 殼程阻力損失可忽略不計。

設計說明

  當蒸汽壓力是設計工況的2㎏/㎝時，所需傳熱面積應乘以換算系數b：
  設計工況：

工況	熱  媒	熱媒溫度T(℃)		被加熱水溫度t(℃)		算術平均溫差Δtm℃
		進口T1	出口T2	進水	出水
（1）	飽和蒸汽	132.9	60	5	60	63.95
（2）	飽和蒸汽	132.9	60	15	60	58.95
（3）	高、低溫?zé)崴?o:p>	85	65	5	50	47.5
（4）	高、低溫?zé)崴?o:p>	85	65	15	50	42.5

2、半即熱式浮動盤管熱交換器

概述

半即式浮動盤管交換器是在吸收國際先進技術的基礎上，開發研制的新一代換熱器，以結構新穎、性能卓越、安裝簡單等諸多優點迅速為廣大工程技術人員和用戶所接受，廣泛應用于工業及民用建筑的生產、生活熱水系統。

近年來，隨著公司對浮動盤管傳熱機理的深入研究，該產品不斷得到改進和完善，其換熱效率進一步提高，結構更趨科學、合理。

結構及工作原理

結構

FJ型熱交換器由殼體、換熱盤管及附屬接管組成。

工作原理
    蒸汽進入殼體中的立管內、均勻分配至各懸臂盤管，放出熱量成冷凝水排出；水從下部進入水管進入殼體，在擋板作用下分散至殼體中，經多層盤管依次加熱后上升至換熱器頂部，從出水管引出。

蒸汽在盤管內高速流動，其離心作用力推動盤管產生高頻浮動，促合管外被加熱水產生擾動，破壞管—水間的層流傳熱層，強化了對流換熱；另外，由于作為盤管材質的紫銅具有很高的熱傳導能力，因而換熱系數大大提高，汽—水換熱時的傳熱系數高達2600kcal/㎡·h·℃；水—水換熱時的傳熱系數高達1700 kcal/㎡·h·℃。

材質及工作壓力

   盤管為紫銅管，管程為熱媒通道。熱煤為高溫水時工作壓力≤1.6 MPa,熱媒為蒸汽時≤0.6 Mpa；

   殼體為碳鋼或不銹鋼,殼程為被加熱水通道.工作壓力分0.6、1.0、1.6 MPa三種。對材質和工作壓力有特殊要求的，可以訂制。

性能特點

FJ型熱交換器具有如下特點：

1. 傳熱系數高。

2. 自動除垢：附結在換熱管上的垢導熱能力差，熱脹冷縮遠不如銅，很容易在熱應力作用下從銅管上脫落下來。此外，盤管間的輕微碰撞也會加速垢的脫落。

3. 適用范圍廣：熱媒可為蒸汽、高溫?zé)崴�、低溫�(zé)崴��?o:p>

4. 體積小，安裝、運輸、維修方便。
