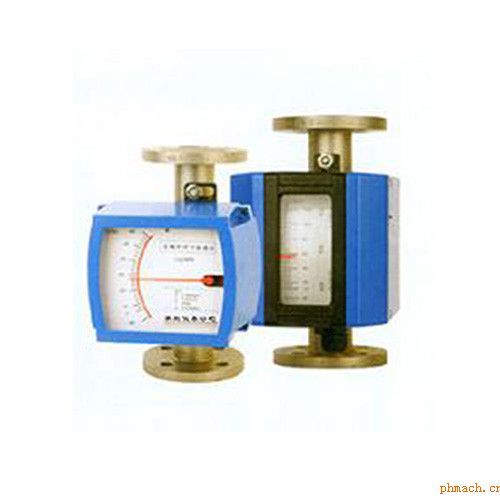

    HJ-LZ金屬轉子流量計適用于測量液體、氣體以及蒸汽的流量，特別適合低流速流量的介質流量的測量，在小口徑和低流速介質流量測量中充分發揮其優勢，廣泛應用于化工以及食品制藥等行業。具有結構簡單、工作可靠、適用范圍廣、測量準確、安裝方便等特點，具有耐高溫、耐高壓等特點。該產品具有普通型和防腐蝕型，以上兩種類型均分為現場指示型（HJ-LZZ）和電遠傳型（HJ-LZD）、普通型流量傳感器、儀表材料為（1Cr18Ni9Ti）、防腐型為（1Cr18Ni9Ti）內襯PTEF.如果金屬轉子流量計測量的介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。它的材質應于對應的流量計相同。

    金屬轉子流量計工作原理：
    流量計由兩個部件組成，轉子流量計一件是從下向上逐漸擴大的錐形管；轉子流量計另一件是置于錐形管中且可以沿管的中心線上下自由移動的轉子。轉子流量計當測量流體的流量時，被測流體從錐形管下端流入，流體的流動沖擊著轉子，并對它產生一個作用力（這個力的大小隨流量大小而變化）；當流量足夠大時，所產生的作用力將轉子托起，并使之升高。同時，被測流體流經轉子與錐形管壁間的環形斷面，從上端流出。當被測流 體流動時對轉子的作用力，正好等于轉子在流體中的重量時（稱為顯示重量），轉子受力處于平衡狀態而停留在某一高度。分析表明；轉子在錐形管中的位置高度，與所通過的流量有著相互對應的關系。因此，觀測轉子在錐形管中的位置高度，就可以求得相應的流量值。為了使轉子在在錐形管的中心線上下移動時不碰到管壁，通常采用兩種方法：一種是在轉子中心裝有一根導向芯棒，以保持轉子在錐形管的中心線作上下運動，另一種是在轉子圓盤邊緣開有一道道斜槽，當流體自下而上流過轉子時，一面繞過轉子，同時又穿過斜槽產生一反推力，使轉子繞中心線不停地旋轉，就可保持轉子在工作時不致碰到管壁。轉子流量計的轉子材料可用不銹鋼、鋁、青銅等制成。

    金屬轉子流量計技術參數：
    （1）基本
    測量范圍：水（20℃） 2.5-150000L/h ，空氣（20℃，0.1013MPa）0.07-4000Nm3/h
    量程比：10：1
    精度：1.5/2.5
    工作壓力：≤6.4MPa
    工作溫度：-40 ～ 350℃（氟塑料襯里-10 ～ 80℃）
    環境溫度：-20 ～ 80℃
    介質粘度：DN15≤5mPa.S ，DN25 ～ DN150≤250mPa.S
    管體材質：1Cr18Ni9Ti,316L,內襯PTEF等
    過程連接：法蘭，或按用戶提供
    蒸汽佳套頭：法蘭，DN15/PN1.6，或按用戶提供

    （2）遠傳裝置
    ①SK5W1-1角位移變送器
    基本誤差：1.5%F.S
    輸出信號：4 ～ 20mA
    負載阻抗：350Ω
    電源電壓：24VDC
    環境溫度：-30 ～ 80℃
    出線口：M20 × 1.5
    防爆標志：ExibIICT4

    ②JTE-HD變送器
    電源影響：<0.1%(不含數字分辨率[70μA)
    負載影響：<0.1%(不含數字分辨率[70μA)
    電流損耗：4 ～ 21.6mA，相對于測量值的0%
    負載阻抗：0 ～ 800
    工作電壓：12.8 ～ 30VCD
    二線制Rext[KΩ]=（供電電源[V]-12.7）/22mA
    輸出信號：4 ～ 20mA
    環境溫度：-25 ～ 80℃
    出線口：M20 × 1.5
    防爆標志：ExibIICT6
