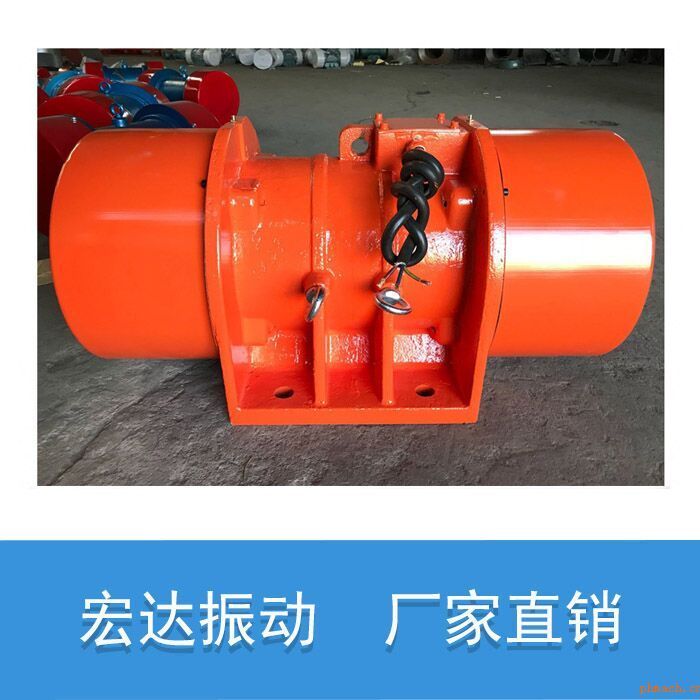

MVE振動電機的適用范圍：MVE9000/15三相四級振動電機 MVE系列振動電機產品廣泛應用于冶金、礦山、煤炭、化工、電力、建材、鑄造、磨料、陶瓷、玻璃、 糧食、視頻、醫藥、輕工等工業，是振動輸送機、振動給料機、振動放礦機、振動干燥設備、振動篩分設備、振動落沙機、振動臺 、料倉振動防閉塞裝置等各種立式振動電機理想振動源和激振源。海拔高度不超過1000米，環境溫度不超過40℃，相對濕度不超過 90%(溫度不超過25℃時)，否則應降低功率使用;主機激振動率和運行電流不超過銘牌數值，否則應降低激振力使用。
MVE振動電機原理： 振動電機由特制電機外加激振重塊組成。當電機通過電旋轉時，激振塊產生激振力，通過電機底腳或法蘭盤遞給振動機械。 特制電 機由特制定子線包和轉子軸組成，能承受高頻振動；臥式振動電機采用扇形偏心塊作激振塊，調節同軸端兩塊偏心塊的夾角，可以 從零至*大調節振動電機的激振力；立式振動電機，采用兩塊偏心塊作為偏心塊，兩軸端各一塊，上軸端為固定偏心塊下軸端為可調 偏心塊，在上下偏心塊的外測各裝有一組附加塊，通過調節附加塊的數量，可分級調節振動電機的激振力。振動電機通過電旋轉，帶 動電機軸兩端的偏心塊，產生慣性激振力，該力是空間回轉力，其幅值為Fm。
MVE振動電機的存放及安裝使用說明： 振動電機應該存放在室內，室內的空氣應該是干燥的，沒有不良氣體，溫度應該在露點以上5℃，相對濕度不超過50%，振動電機應 該保持平放。儲存前應該對立式振動電機進行適當的維護，每月轉動電機轉子軸數轉，定期查看振動電機防銹防潮情況。振動電機與 振動機械鏈接平面應該采用光潔度高的加工面，品面度應該符合GB1184-79 附表1的9級公差要求。腳底安裝或法蘭安裝螺栓強度應 不能低于8.8級。振動電機必須牢固的安裝在振動機械上，底角或者法蘭螺栓應該使用防松動裝置。 MVE振動電機相關技術參數：MVE9000/15三相四級振動電機 額定電壓： 380V(三相)220V（單相）（也可提供230/400V，230/460V）
直流電壓： 12V 24V 220V
額定頻率： 50HZ（也可提供60HZ）
絕緣等級： F級
防護等級： IP55
工作制： 連續（S1）
激振力調整范圍： 0—*大額定
激振力： 單相 0—800kgMVE9000/15三相四級振動電機
型號 | 激振力 | 振次 | 功率 | 電流 | 安裝尺寸 | KN | r/min | KW | A | A | B | Φg | MVE60/3 | 0.7 | 2900 | 0.07 | 0.16 | 62-74 | 106 | Φ9 | MVE100/3 | 1 | 0.09 | 0.19 | 62-74 | 106 | Φ9 | MVE200/3 | 2 | 0.15 | 0.35 | 62-74 | 106 | Φ9 | MVE300/3 | 3 | 0.25 | 0.52 | 90 | 125 | Φ13 | MVE400/3 | 4 | 0.27 | 0.58 | 60 | 125 | Φ13 | MVE500/3 | 5 | 0.37 | 0.96 | 105 | 140 | Φ13 | MVE700/3 | 7 | 0.45 | 1.25 | 105 | 140 | Φ13 | MVE800/3 | 8 | 0.55 | 1.45 | 120 | 170 | Φ17 | MVE1200/3 | 10 | 0.75 | 1.85 | 120 | 170 | Φ17 | MVE1300/3 | 13 | 1.1 | 2.44 | 120 | 170 | Φ17 | MVE1600/3 | 16 | 1.25 | 2.94 | 140 | 190 | Φ17 | MVE1800/3 | 18 | 1.5 | 3.75 | 140 | 190 | Φ17 | MVE2000/3 | 20 | 2 | 4.07 | 140 | 190 | Φ17 | MVE2300/3 | 23 | 2 | 4.44 | 140 | 190 | Φ17 | MVE3200/3 | 32 | 2.2 | 5.3 | 155 | 255 | Φ25 | MVE4000/3 | 40 | 2.7 | 5.3 | 155 | 255 | Φ25 | MVE5000/3 | 50 | 3.5 | 7.22 | 155 | 255 | * | MVE6500/3 | 65 | 4.2 | 8.2 | 200 | 320 | Φ28 | MVE9000/3 | 90 | 7.2 | 17.8 | 200 | 320 | Φ28 | MVE40/15 | 0.3 | 1400 | 0.31 | 0.03 | 62-74 | 106 | Φ9 | MVE90/15 | 0.9 | 0.26 | 0.07 | 62-74 | 106 | Φ9 | MVE200/15 | 2 | 0.49 | 0.12 | 90 | 125 | Φ13 | MVE250/15 | 2.5 | 0.54 | 0.13 | 90 | 125 | Φ13 | MVE300/15 | 3 | 0.62 | 0.14 | 90 | 125 | Φ13 | MVE400/15 | 4 | 0.84 | 0.15 | 105 | 140 | Φ13 | MVE500/15 | 5 | 1.06 | 0.25 | 105 | 140 | Φ13 | MVE700/15 | 7 | 1.32 | 0.37 | 120 | 170 | Φ17 | MVE800/15 | 8 | 1.36 | 0.4 | 120 | 170 | Φ17 | MVE1100/15 | 11 | 1.42 | 0.4 | 120 | 170 | Φ17 | MVE1400/15 | 14 | 1.78 | 0.45 | 140 | 190 | Φ17 | MVE1700/15 | 17 | 2.09 | 0.75 | 140 | 190 | Φ17 | MVE2400/15 | 24 | 3.2 | 1 | 140 | 190 | Φ17 | MVE2500/15 | 25 | 3.4 | 1.2 | 155 | 225 | Φ22 | MVE3000/15 | 30 | 3.68 | 1.5 | 155 | 225 | Φ22 | MVE3800/15 | 38 | 4.15 | 1.72 | 155 | 255 | Φ25 | MVE4300/15 | 43 | 4.5 | 1.94 | 155 | 255 | Φ25 | MVE5500/15 | 55 | 6.5 | 2.2 | 180 | 280 | Φ26 | MVE7200/15 | 72 | 9.6 | 3 | 200 | 320 | Φ28 | MVE9000/15 | 90 | 13.4 | 5.8 | 200 | 320 | Φ28 | MVE10000/15 | 100 | 14.4 | 6.3 | 125-125 | 380 | 6-Φ38 | MVE50/1 | 0.5 | 960 | 0.12 | 0.38 | 90 | 125 | Φ13 | MVE100/1 | 1 | 0.12 | 0.42 | 90 | 125 | Φ13 | MVE200/1 | 1.8 | 0.15 | 0.48 | 105 | 140 | Φ13 | MVE300/1 | 3 | 0.25 | 0.67 | 120 | 170 | Φ17 | MVE400/1 | 4 | 0.25 | 0.78 | 120 | 170 | Φ17 | MVE500/1 | 5 | 0.37 | 1.22 | 220 | 170 | Φ17 | MVE800/1 | 7.8 | 0.45 | 1.26 | 140 | 190 | Φ17 | MVE1100/1 | 10 | 0.55 | 1.42 | 140 | 190 | Φ17 | MVE1400/1 | 14 | 0.7 | 1.95 | 140 | 190 | Φ17 | MVE1500/1 | 15 | 0.7 | 2 | 140 | 190 | Φ17 | MVE1600/1 | 16 | 0.75 | 2.06 | 140 | 190 | Φ17 | MVE1620/1 | 16 | 0.75 | 2.06 | 155 | 225 | Φ22 | MVE2100/1 | 21 | 1.5 | 2.88 | 155 | 255 | Φ22 | MVE2600/1 | 26 | 1.96 | 3.63 | 155 | 255 | Φ23.5 | MVE3000/1 | 30 | 2.2 | 4.17 | 155 | 255 | Φ23.5 | MVE3800/1 | 38 | 2.5 | 4.67 | 180 | 280 | Φ26 | MVE4700/1 | 47 | 2.9 | 6.01 | 180 | 280 | Φ26 | MVE5200/1 | 52 | 3.2 | 6.92 | 200 | 320 | Φ28 | MVE6500/1 | 65 | 3.6 | 7.76 | 200 | 320 | Φ28 | MVE8000/1 | 80 | 5.5 | 12.6 | 200 | 320 | Φ28 | MVE9000/1 | 90 | 6.2 | 13.2 | 200 | 320 | Φ28 | MVE10000/1 | 100 | 7.5 | 14.3 | 125-125 | 380 | 6-Φ38 | MVE13000/1 | 130 | 8.3 | 16 | 125-125 | 380 | 6-Φ38 |
|
