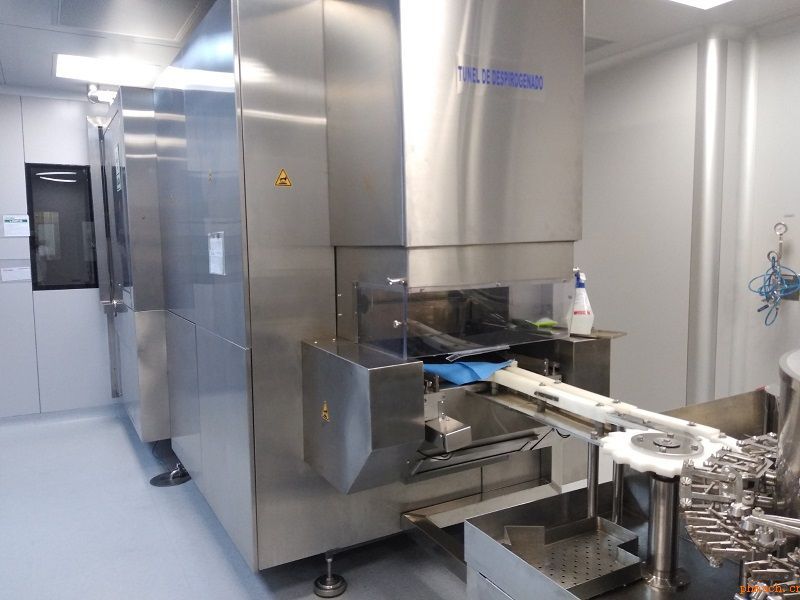

西林瓶專用滅菌隧道烘箱分為三段：預熱段、滅菌段、冷卻段。預熱段風罩進風口、出風口及過濾器出風口均應設有均流裝置，用來保證風速的均勻性，高效下方至網帶內腔室材質為AISI316L不銹鋼。設置風門感應裝置或壓差變送器，檢測層流風機運轉情況。設有溫度探頭檢測預熱段下腔體溫度*高點溫度，溫度超過100℃，隧道烘箱網帶停止運轉，加熱功能停止運轉。溫度探頭為國內外*。預熱高效過濾器應能耐溫100℃，等級為H14。為國內外*康菲爾。設有預熱腔室與房間的壓力監測裝置，將檢測數據直接反饋到打印系統的或記錄儀上，可實現實時打印記錄。過濾器安裝應方便快捷，并設有過濾器上下壓差檢測裝置。預留高效過濾器完整性測試接口（PAO入口及PAO偵測口），在非檢測狀態時用快換卡箍進行封閉。預熱腔室應設置帶鉸鏈的透明耐熱板視窗，耐溫121℃，方便操作維護及觀察與上游設備交接情況。
滅菌段箱體的隔熱層設有足夠的厚度，保溫材料不使用石棉或含有石棉的材料，隧道烘箱外壁溫度小于45℃。高溫腔體設有隔板結構，將高溫腔室分為多個單獨區域，采用多段PID溫控技術，以確保熱分布的均勻性。風罩內部設有散流板結構，保證每個區域風速的均勻性。
過濾器下方設有均流裝置，將過濾后的熱風繼續均流。回風區域應設有回風框，回風框有可調結構，保證回風風速的均勻性。高效下方至網帶內腔室材質為AISI316L不銹鋼。設置風門壓力檢測裝置，檢測層流風機運裝情況。低于設定溫度-8℃，報警，網帶停止運轉設置雙溫度探頭；溫度探頭為國內外*。加熱管有足夠的功率，滿足箱體在60分鐘內由常溫升到320℃。電加熱管燒毀時，有檢測裝置以便及時對燒毀的電加熱管進行處理。 高溫高效過濾器能耐溫330℃，等級為H14。為國內外*康菲爾。高溫風機有有效的措施保證其運行穩定，不因高溫的原因影響其穩定性與使用壽命。設有高溫腔室與房間的壓力監測裝置，將檢測數據直接反饋到打印系統的記錄儀上，可實現實時打印記錄。高溫段網帶下方應設置有多個玻屑清潔口；可方便快捷的對其進行清潔； 預留高溫高效過濾器完整性測試接口（PAO入口及PAO偵測口），在非檢測狀態時用快換卡箍進行封閉。需提供PAO檢測方法。設有停電保護裝置，能有效防止突然停電導致高溫高效過濾器被損壞的可能
冷卻段為水冷或者風冷方式，配置有表冷器，產生低溫冷卻風，對高溫滅菌后的包材冷卻。確保冷卻段出瓶溫度的穩定及防止冷冷水的產生，表冷器進出水量的大小應能根據冷卻段腔室內溫度的變化進行自動控制。風罩進風口、出風口及過濾器出風口均設有一套均流裝置，保證風速的均勻性。高效下方至網帶內腔室材質應為AISI316L不銹鋼。設置風門感應裝置，檢測層流風機運裝情況。設有溫度探頭檢測預熱段下腔體溫度*高點溫度，溫度超過設定值時，隧道烘箱網帶停止運轉，加熱功能停止運轉。溫度探頭為國內外*。方便拆卸安裝及校準。高溫高效過濾器能耐溫100℃，等級為H14。為國內外*康菲爾。設有冷卻腔室與房間的壓力監測裝置，將檢測數據直接反饋到打印系統的記錄儀上，可實現實時打印記錄。過濾器安裝方便快捷，并設有過濾器上下壓差檢測裝置。預留高效過濾器完整性測試接口（PAO入口及PAO偵測口），在非檢測狀態時用快換卡箍進行封閉。冷卻腔室設置透明耐力板視窗，耐溫120℃，方便操作維護及觀察與上游設備交接情況。
