多功能研磨機-膠體磨研磨泵昊星HAOSTARS多功能研磨機JM/CM2000/(Colloid mill 2000)膠體磨系列性能特點：
- 執行國家標準GB/T 14466和SINOSTARS企業標準Q/WHX02-2010，屬國內首創。
- 機體部位與物料接觸部件均采用不銹鋼材料。機架及電動機鋼鐵油漆。
- 配臥式電動機，機體與電機連體同軸心轉動構造。故稱臥式膠體磨；采用管道連接方法：法蘭、螺口、快裝卡箍、快裝活接螺紋稱管線式膠體磨。
CM2000(國際標準代碼COLLOIDS
MILL 2000)等同于JM(企業標準代碼)膠體磨系列 技術參數表
技術參數
產品類型 |
乳化細度
單循環或多循環 |
按物料性質而變化(產量)
(T/h) |
磨盤直徑
(mm) |
進口直徑
(mm) |
出口直徑
(mm) |
冷卻循環管接頭外徑
(mm) |
主要轉速
(r/min) |
電機
功率
(Kw) |
外形尺寸
(長×寬×高) |
重量(Kg) |
| CM2000/500-2 |
2-50 |
10-50 |
Ø500 |
Ø150 |
Ø80 |
Ø12 |
1450-2900 |
45-200 |
1300×650×1300 |
620 |
| CM2000/400-2 |
2-50 |
10-40 |
Ø400 |
Ø150 |
Ø80 |
Ø12 |
1450-2900 |
37-200 |
1200×650×1300 |
580 |
| CM2000/350-2 |
2-50 |
6-35 |
Ø350 |
Ø125 |
Ø80 |
Ø12 |
1450-2900 |
37-55 |
1300×600×1200 |
490 |
| CM2000/320-2 |
2-50 |
6-30 |
Ø320 |
Ø125 |
Ø80 |
Ø12 |
2900 |
37 |
1300×600×1200 |
450 |
| CM2000/320a-2 |
2-50 |
6-30 |
Ø320 |
Ø125 |
Ø80 |
Ø12 |
2900 |
45-55 |
1300×600×1200 |
500 |
| CM2000/250a-2 |
2-50 |
5-20 |
Ø250 |
Ø125 |
Ø60 |
Ø12 |
2900 |
30 |
1200×550×1150 |
355 |
| CM2000/250b-2 |
2-50 |
5-20 |
Ø250 |
Ø125 |
Ø60 |
Ø12 |
2900 |
37 |
1200×550×1150 |
395 |
| CM2000/200a-2 |
2-50 |
5-10 |
Ø200 |
Ø100 |
Ø50 |
Ø12 |
2900 |
15 |
1150×550×1100 |
210 |
| CM2000/200b-2 |
2-50 |
4-10 |
Ø200 |
Ø100 |
Ø50 |
Ø12 |
2900 |
22 |
1150×550×1100 |
235 |
| CM2000/200c-2 |
2-50 |
4-12 |
Ø200 |
Ø100 |
Ø50 |
Ø12 |
2900 |
30 |
1150×550×1050 |
292 |
| CM2000/180a-2 |
2-50 |
2-6 |
Ø180 |
Ø90 |
Ø40 |
Ø12 |
2900 |
11 |
1000×550×1050 |
170 |
| CM2000/180b-2 |
2-50 |
2-6 |
Ø180 |
Ø90 |
Ø40 |
Ø12 |
2900 |
15 |
1000×550×1050 |
195 |
| CM2000/180c-2 |
2-50 |
2-8 |
Ø180 |
Ø90 |
Ø40 |
Ø12 |
2900 |
22 |
1000×500×1000 |
200 |
| CM2000/140a-2 |
2-50 |
1-4 |
Ø140 |
Ø66 |
Ø32 |
Ø12 |
2900 |
7.5 |
980×500×970 |
140 |
| CM2000/140b-2 |
2-50 |
1-4 |
Ø140 |
Ø66 |
Ø32 |
Ø12 |
2900 |
11 |
980×500×970 |
172 |
| CM2000/140c-2 |
2-50 |
1-4 |
Ø140 |
Ø66 |
Ø32 |
Ø12 |
2900 |
15 |
980×500×970 |
185 |
| CM2000/130-2 |
2-50 |
0.7-3 |
Ø130 |
Ø65 |
Ø30 |
Ø12 |
2900 |
7.5 |
930×400×960 |
138 |
| CM2000/120-2 |
2-50 |
0.7-2.5 |
Ø120 |
Ø65 |
Ø30 |
Ø12 |
2900 |
5.5 |
880×400×960 |
132 |
| CM2000/100-2 |
2-50 |
0.5-2 |
Ø100 |
Ø65 |
Ø30 |
Ø12 |
2900 |
5.5 |
750×400×950 |
130 |
| CM2000/90-2 |
2-50 |
0.5-1 |
Ø90 |
Ø50 |
Ø20 |
Ø12 |
2900 |
4 |
730×380×960 |
110 |
| CM2000/80-2 |
2-50 |
0.5-1 |
Ø80 |
Ø47 |
Ø20 |
Ø12 |
2900 |
3 |
730×380×960 |
105 |
| CM2000/65-2 |
2-50 |
0.2-0.5 |
Ø65 |
Ø47 |
Ø20 |
Ø8 |
2900 |
2.2 |
520×350×850 |
85 |
| CM2000/60-2 |
2-50 |
0.02-0.2 |
Ø60 |
Ø32 |
Ø18 |
Ø8 |
2900 |
1.1 |
500×350×830 |
68 | 附1:管線式研磨打漿泵-沉淀法碳包覆白炭黑打漿高剪切膠體磨，碳包覆白炭黑橡膠混合膠體磨，碳包覆白炭黑橡膠研磨分散機，改性白炭黑膠體磨,改性白炭黑研磨設備,改性二氧化硅膠體磨,白炭黑膠體磨,改性白炭黑高剪切膠體磨(公司有樣機供參觀與試驗，詳情請接洽 溫州昊星機械設備制造有限公司 13857776588(微信QQ同手機號) 石墨烯納米研磨分散機管線式研磨打漿泵-碳包覆白炭黑橡膠混合膠體磨采用淀粉、低聚糖、甘油等為原料,對白炭黑進行改性,在二氧化硅表面均勻包覆一層碳層,再經惰性氣體或絕氧氛圍中高溫碳化得到一種以二氧化硅為核、碳為殼的核殼結構納米粉末。與傳統白炭黑相比,碳包覆白炭黑表面擁有獨特的碳包覆層,賦予了白炭黑導電性,提高了白炭黑的結構性,改善了白炭黑與橡膠的相容性,且應用在輪胎中提高了輪胎的抗?jié)窕阅?摩擦生熱小等特點。
白炭黑是一種超細微具有活性的二氧化硅粒 子, 化學名稱為水合無定形二氧化硅或膠體二氧化 硅, 是一種重要的精細無機化工產品. 根據制備方 法的不同, 白炭黑分為氣相法白炭黑和沉淀法白炭黑氣相法白炭黑主要采用四氯化硅在氫氧火焰中 高溫水解而制備, 沉淀法白炭黑主要采用硅酸鈉與 無機酸中和沉淀反應而制備。
白炭黑具有特殊的表面結構( 帶有表面羥基和 吸附水)
, 特殊的顆粒形態( 粒子小, 比表面積大等) 和獨特的物理化學性能, 廣泛應用于橡膠, 塑料, 涂 料, 醫藥, 日用化工諸多領域. 然而, 由于白炭黑內部的聚硅氧和外表面存在 的活性硅醇基及其吸附水, 使其呈親水性, 在有機 相中難以濕潤和分散, 而且, 由于其表面存在羥基, 表面能較大, 聚集體總傾向于凝聚。

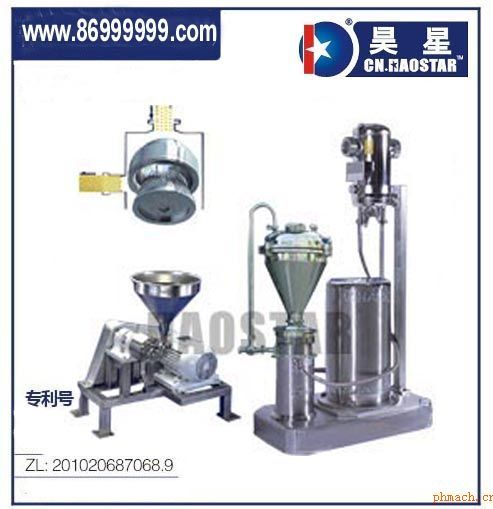

管線式研磨打漿泵CN.HAOSTAR改性白炭黑膠體磨,是昊星公司研發出來的新品,是由膠體磨和分散機組合而成的。將三級高剪切均質乳化機進行改裝,我們將三級變跟為一級,然后在乳化頭上面加配了膠體磨磨頭,使物料可以先經過膠體磨細化物料,然后再經過乳化機將物料分散乳化均質。白炭黑既可以有效分散,又可以防止團聚。
此款立臥式膠體磨系管線式研磨機泵型比普通的分體式膠體磨更適應連續性一體化自動化生產工藝流程。所以可以達到更好的分散濕磨效果。
改性白炭黑膠體磨-管線式研磨機是由膠體磨,乳化分散機組合而成的高科技產品。
第一級由具有精細度遞升的三級(甚至四級)鋸齒突起和凹槽。定子可以無限制的被調整到所需要的與轉子之間的距離。在增強的流體湍流下,凹槽在每級都可以改變方向。
第二級由轉定子組成。分散頭的設計也很好地滿足不同粘度的物質以及顆粒粒徑的需要。在線式的定子和轉子（乳化頭）和批次式機器的工作頭設計的不同主要是因為在對輸送性的要求方面,特別要引起注意的是：在粗精度,中等精度,細精度和其他一些工作頭類型之間的區別不光是指定轉子齒的排列,還有一個很重要的區別是不同工作頭的幾何學特征不一樣。狹槽數,狹槽寬度以及其他幾何學特征都能改變定子和轉子工作頭的不同功能。根據以往的慣例,依據以前的經驗指定工作頭來滿足一個具體的應用。
改性白炭黑膠體磨在設計上的突出優點在于：
1,采用管線式同心同軸泵型連續運行結構設計合理，相較其它分體式皮帶驅動因摩擦損傷皮帶輪或皮帶叢而耗能和動力也大，所以高于好幾倍的其他進口膠體磨的效能：
2,各種耐磨材料的精制而成的管線式研磨打漿泵CN.HAOSTAR改性白炭黑膠體磨動靜磨盤(磨頭,又稱定轉子)結構更精密并有獨特設計,使之研磨作用力更大,效果更好。
3,發明創新技術的精密雙端面機械密封擁有獨特結構和特殊材質保證高速運轉和使用壽命更長。
4,CN.HAOSTAR品牌的實驗室專用機、中試型研磨機與大型工業管線式量產機型配置基本相同。各種工作頭的種類及相應線速度相同,中試過程中的工藝參數在工業化后之后不用重新調整,從而將機器型號升級到工業化的過程中的風險降到*低。
管線式研磨打漿泵(改良白炭黑膠體磨)JM、CM參數表：
| 管線式膠體磨型號對照 |
流量L/H |
轉速rpm |
線速M.s |
功率kw |
入/出口連接DN |
| 企業標準 |
國際標準 |
| JM-W65-2 |
CM2000/2 |
200 |
3000 |
23 |
2.2 |
DN25/DN15 |
| JM-W80-2 |
CM2000/3 |
1000 |
3000 |
23 |
3 |
DN25/DN20 |
| JM-W100-2 |
CM2000/4 |
2000 |
3000 |
23 |
5.5 |
DN32/DN25 |
| JM-W120-2 |
CM2000/5 |
3000 |
3000 |
23 |
5.5 |
DN40/DN25 |
| JM-W140-2 |
CM2000/6 |
4000 |
3000 |
25 |
7.5 |
DN50/DN32 |
| JM-W140b-2 |
CM2000/8 |
5000 |
3000 |
25 |
11 |
DN50/DN32 |
| JM-W180-2 |
CM2000/10 |
8000 |
3000 |
25 |
15 |
DN65/DN40 |
| JM-W200-2 |
CM2000/20 |
15000 |
3000 |
25 |
22 |
DN80/DN50 |
| JM-W250-2 |
CM2000/30 |
30000 |
3000 |
25 |
37 |
DN125/DN65 |
| JM-W320-2 |
CM2000/40 |
50000 |
3000 |
25 |
45 |
DN150/DN100 |
| JM-W400-2 |
CM2000/45 |
60000 |
3000 |
25 |
75 |
DN150/DN125 |
| JM-W500-2 |
CM2000/50 |
80000 |
3000 |
25 |
90/110 |
DN200/DN150 |
| 注*企業標準的管線式膠體磨與國際標準分體式膠體磨的優點: 由電動機采用B35電機直聯軸同心連接精密度高,高節能,體積小,管線簡便等特性，同時流量可以被調節到*大允許量的10-20%。 | 表中上限處理量是指介質為“水”的測定數據。
*
HAOSTARS COLLOIDS MILL各機型系列產品在不影響基本結構及性能的改進時，恕不另行通知 * |
