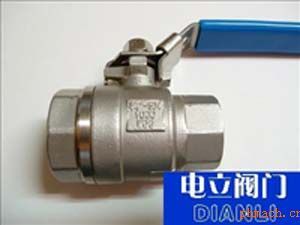

Q11F兩片式球閥產品為全通徑球閥：
Q11F兩片式球閥規格從1/4”-4”及DN6-DN100
兩片式球閥又稱快開球閥、內螺紋球閥、小球閥。
兩片式球閥適用于空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質等，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。兩片式內螺紋球閥產品具有結構緊湊、外形精美、智能控制、性能卓越、品質優良、使用方便等諸多特點。兩片式內螺紋球閥為手動操作轉角為90°旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修簡單、使用壽命長。兩片式內螺紋球閥通常應用密封要求嚴格場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。
Q11F兩片式球閥工作原理如下：
一、Q11F兩片式球閥開啟過程
1.在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2.當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3.閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4.直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
二、Q11F兩片式球閥關閉過程
1.關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2.繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3.
快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4.手輪轉動的*后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
Q11F兩片式球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1．
流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3．
緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．
操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．
在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．
適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
Q11F兩片式球閥產品應用：
廣泛應用于食品、制藥、石油化工、電力、冶金等工業管線。
Q11F兩片式球閥性能規范
Q11F兩片式球閥設計制造：按ANSI B16.34
檢驗測試：按API598
Q11F兩片式球閥結構長度：按GB/T
15188.3-94
Q11F兩片式球閥工作壓力：用于PN4.0MPa以下
Q11F兩片式球閥溫度范圍：MF-40~232℃ -40~500℉
MP-40~300℃
-40~572℉
Q11F兩片式球閥適用介質：（C）水、油品、氣（P）硝酸類
（R） 醋酸類
Q11F兩片式球閥螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
Q11F兩片式球閥產品規格：1/4"~3"
Q11F兩片式球閥材料標準 （C） ASTM A216-WCB、DIN1.619（P）
（R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
Q11F兩片式球閥其他說明：
（C）（P）球體、閥桿采用SS304。本公司還可提供ASTM
A351-CF3M（316L）、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。
|
