詳細介紹：

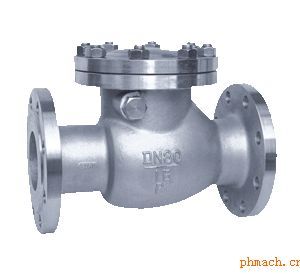

不銹鋼法蘭止回閥旋啟式止回閥主要尺寸 法蘭式止回閥
公稱通徑 PN1.6/2.5MPa PN4.0MPa PN6.4/10.0MPa
L H L H L H
系列1 系列2 系列1 系列2
DN40 200 200 130 200 200 130 260 160
DN50 230 230 135 230 230 135 300 170
DN65 290 290 145 290 290 145 340 180
DN80 310 310 175 310 310 175 380 245
DN100 350 350 200 350 350 200 430 290
DN125 400 400 255 400 400 255 500 320
DN150 480 480 320 480 480 320 550 360
DN200 495 550 380 533 550 380 650 430
DN250 622 650 440 622 650 440 775 505
DN300 698 750 480 711 750 520 900 555
DN350 787 850 530 838 850 540 1025 595
DN400 864 950 560 864 950 590 1150 680
DN450 978 1050 620 978 1050 650 1275 780
DN500 978 1150 655 978 1150 720 1400 970
不銹鋼法蘭止回閥法蘭升降式止回閥嚴格按GB12235 標準設計制造，閥瓣沿著中心定位作升降運動, 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠. 密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
升降式止回閥主要性能規范
試驗壓力 公稱壓力（MPa ）
1.6 2.5 4.0 6.4 10.0
殼體試驗 2.4 3.8 6.0 9.6 15.0
密封試驗 1.8 2.8 4.4 7.1 11.0
閥體材料 WCB(C) CF8(P) CF 8M (R) WC6 WC9
工作溫度 ≤ 425 ≤ 100 ≤ 100 ≤ 550 ≤ 550
適用介質 水、蒸汽、油品 硝酸類 醋酸類 水、蒸汽 水、蒸汽
設計制造：GB12235
結構長度：GB12221
連接法蘭：JB/T79-1994
試驗與檢驗：JB/T9092-1999
升降式止回閥主要連接尺寸.
法蘭式止回閥
公稱通徑 PN1.6/2.5/4.0MPa PN6.4MPa PN10.0MPa
L H L H L H
DN32 180 100 260 160 260 165
DN40 200 110 260 165 260 170
DN50 230 115 300 170 300 175
DN65 290 140 340 185 340 190
DN80 310 170 380 205 380 235
DN100 350 200 430 230 430 265
DN125 400 230 500 265 500 310
DN150 480 255 550 310 550 350
DN200 600 285 650 350 650 400
不銹鋼法蘭止回閥嚴格按GB12235 標準設計制造，閥瓣沿著中心定位作升降運動, 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠. 密封性能優良。立式止回閥產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
立式止回閥主要性能規范：
型號 公稱壓力
PN(MPa) 試驗壓力P3(MPa) 適用溫度(℃) 適用介質
殼體 密封
H42W-16C 1.6 2.4 1.76 ≤425 水、油品
H42W-16P ≤200 弱腐蝕介質
H42W-25P 2.5 3.75 2.75
H42W-25R 腐蝕性介質
H42W-40P 4.0 6.0 4.4 弱腐蝕性介質
H42W-40R 腐蝕性介質
H42Y-40 水、油品
不銹鋼法蘭止回閥立式止回閥主要零件材料：
零件名稱 閥體、閥瓣 導向閥 密封面
H42W-16C 碳鋼 碳鋼 碳鋼
H42W-16P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼
H42W-25P
H42W-40P
H42W-25R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼
H42W-40R
H42Y-40 碳鋼 碳鋼 堆焊硬質合金
立式止回閥主要尺寸：
不銹鋼法蘭止回閥公稱通徑DN L D D1 D2 b f Z-фd
25 115 115 85 65 16 2 4-ф14
32 120 135 100 78 18 3 4-ф18
40 130 145 110 85 18 3 4-ф18
50 140 160 125 100 20 3 4-ф18
65 160 180 145 120 22 3 8-ф18
80 185 195 160 135 22 3 8-ф18
100 210 230 190 160 24 3 8-ф23
125 250 270 220 168 28 3 8-ф25
150 300 300 250 218 30 3 8-ф25
200 380 360 310 278 34 3 12-ф25
以上是法蘭式止回閥的詳細信息，如果您對供應法蘭式止回閥的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取供應法蘭式止回閥的*新信息。
閥門名稱：法蘭式止回閥|不銹鋼法蘭式止回閥
閥門型號：H44W-10P/H44W-16P/H44W-25P/H44W-40P/H44W-64P/ H44W-100P/ H44W-160P
H41W-10P/H41W-16P/H41W-25P/H41W-40P/H41W-64P/ H41W-100P/ H41W-160P
H42W-10P/H42W-16P/H42W-25P/H42W-40P/H42W-64P/ H42W-100P/ H42W-160P
H44H|Y -10P/H44 H|Y-16P/H44 H|Y -25P/H44 H|Y -40P/H44 H|Y -64P
H44W-150LB/H44W-300LB/H44W-600LB/ H44W-900LB
H44W-5K/H44W-10K/H44W-20K/H44W-45K/H44W-65K
選配執行器：手動、傘齒輪、蝸輪、氣動、電動、液動
相關產品：法蘭式止回閥|不銹鋼法蘭式止回閥|美標法蘭式止回閥|溫州法蘭式止回閥
閥門連接：法蘭/焊接/對焊/承插焊/螺紋/內螺紋/絲口/絲扣
閥門材質：不銹鋼/304不銹鋼/316不銹鋼/304L不銹鋼/316L不銹鋼/321不銹鋼/310S不銹鋼/CF8不銹鋼/CF8M不銹鋼/CF3不銹鋼/CF3M不銹鋼、奧氏體不銹鋼、鑄鋼、碳鋼、WCB碳鋼、LCB低溫碳鋼、純鈦、純鎳、純鉻、鉻鉬鋼、鍛鋼、A105、F11、F22
相關產品：法蘭式止回閥|不銹鋼法蘭式止回閥|美標法蘭式止回閥|溫州法蘭式止回閥
閥門口徑：DN15/DN20/DN25/DN32/DN40DN50/DN65/DN80/DN100/DN125/DN150/DN200
DN250/DN300/DN350/DN400/DN450/DN500/DN600/DN700/DN800/DN900/DN1000
PNS:1/2”|3/4”|1”|1 1/4”|1 1/2”|2”|2 1/2”|3”|4”|5”|6”|8”|10”|12”|14”|16”|18”|20”|24”|28”|32”|36”
閥門壓力：低壓、中壓、高壓、常壓
閥門溫度：高溫、低溫、保溫夾套、常溫
PN-16P/25P/40P/64P/100P , CL-150Lb/300LB/600LB/900LB
K級-5K/10K/20K/30K/45K/65K
閥門結構：明桿支架、暗桿、直通式、二通、三通、四通、浮動、固定
閥門密封：軟密封、硬密封、STL、PPL、M、N、B、Cr13
閥門標準：日標/JIS日標/JPI日標/美標/API美標/ANSI美標/德標/DIN德標/機械部JB/化工標準HG20592/國標/GB國標/JB國標
經營品牌：【溫州上閥閥門】
閥門外形：重型|大型|精鑄
閥門適用介質：水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等
適用范圍：自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等管線上。
公司地址：溫州市龍灣區濱海經濟技術開發區明珠路655號A區1號 【溫州上閥閥門有限公司】
法蘭旋啟式止回閥該產品嚴格按GB12236 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
結構長度：GB12221
連接法蘭：JB/T79-1994
試驗與檢驗：JB/T9092-1999
旋啟式止回閥產品概述:
試驗壓力 公稱壓力（MPa ）
1.6 2.5 4.0 6.4 10.0
殼體試驗 2.4 3.8 6.0 9.6 15.0
密封試驗 1.8 2.8 4.4 7.1 11.0
閥體材料 WCB(C) CF8(P) CF 8M (R) WC6 WC9
不銹鋼法蘭止回閥工作溫度 ≤ 425 ≤ 100 ≤ 100 ≤ 550 ≤ 550
不銹鋼法蘭止回閥適用介質 水、蒸汽、油品 硝酸類 醋酸類 水、蒸汽 水、蒸汽 |
