| 產品名稱： |

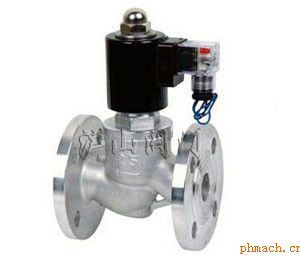

不銹鋼防爆蒸汽電磁閥 |
產品型號： |
ZBSF |
| 驅動方式： |
先導式 |
連接形式： |
法蘭 |
| 壓力范圍： |
1.6MPa |
公稱通徑： |
DN10-DN150 |
| 常用材質： |
不銹鋼 |
技術咨詢： |
021-31007323 |
滬山閥門制造（上海）有限公司是國內*〖ZBSF不銹鋼防爆蒸汽電磁閥〗制造商，也是國內大型【電磁閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖ZBSF不銹鋼防爆蒸汽電磁閥〗解決方案，質量可靠，價格實惠，故*各地，歡迎新老客戶來電，來函，我們將為您提供*優質的服務。
一、不銹鋼防爆蒸汽電磁閥--用途
ZBSF不銹鋼防爆蒸汽電磁閥是工業過程自動化控制系用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的液體介質的通斷或流量調節控制。本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質的控制。
二、不銹鋼防爆蒸汽電磁閥--主要特點
耐蝕：絕大部分零件用不銹鋼或鑄造不銹鋼制成，防腐蝕性能良好。耐熱：電磁部分、密封件全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
可靠：結構簡單、緊湊、融合了直動式和先導間接式電磁閥的優點，在低壓差或壓差為零情況下也能可靠工作。
三、不銹鋼防爆蒸汽電磁閥--結構原理
本閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，線圈通電后銜鐵在電磁力作用下先帶動副閥工啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關關閉。
常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊，副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由下下壓差作用向上升起，主閥打開，閥門開啟。
四、不銹鋼防爆蒸汽電磁閥--技術參數
|
項目 |
說明 |
|
工作介質 |
腐蝕性流體、超凈流體、食用流體
ZBSF-1：氣體用 ZBSF-1Y：液體用
ZBSF-2：氣體用 ZBSF-1Y：液體用 |
|
介質溫度（℃） |
ZBSF-1（1Y）：≤60℃
ZBSF-2（2）：≤280℃ |
|
公稱壓力（MPa） |
1.6 |
|
工作壓差（MPa） |
0～1.6 |
0.05～1.6 |
|
公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
電源電壓 |
AC220V其余規格可作特殊訂貨 |
|
使用壽命 |
按JB/T7352-94規定 |
|
額定流量系數 |
|
|
泄漏量 |
按JB/T7352-94·F規定 |
|
功耗 |
AC≤70VA |
|
防爆標志 |
DIIBT4 |
|
防爆證編號 |
CE991010 |
|
出線口接頭 |
內螺紋M20×1.5 |
|
環境溫度 |
-40～+60℃ |
五、不銹鋼防爆蒸汽電磁閥--外表尺寸
|
公稱通徑
DN |
內螺紋連接 |
法蘭連接 |
|
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
15 |
148 |
92 |
1/2 |
176 |
115 |
65 |
65 |
46 |
14 |
2 |
4-Φ14 |
|
20 |
148 |
92 |
3/4 |
181 |
115 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
|
25 |
148 |
110 |
1 |
210 |
126 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
|
32 |
182 |
120 |
11/4 |
221 |
152 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
182 |
140 |
11/2 |
230 |
165 |
168 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
192 |
162 |
2 |
252 |
190 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
|
|
|
265 |
241 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
|
80 |
|
|
|
276 |
310 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
|
100 |
|
|
|
373 |
350 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
|
125 |
|
|
|
416 |
380 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
|
150 |
|
|
|
440 |
400 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
