| 產品名稱： |

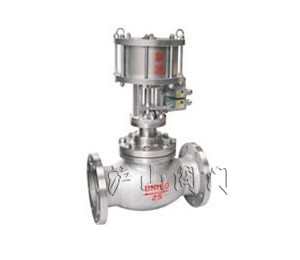

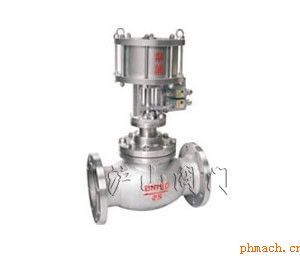

SQDWQ氣動氧氣切斷閥 |
產品型號： |
SQDWQ |
| 驅動方式： |
氣動 |
連接形式： |
法蘭 |
| 適用介質： |
氧氣 |
密封材料： |
聚四氟乙烯 |
| 壓力范圍： |
2.5MPa |
公稱通徑： |
DN15-DN300 |
| 常用材質： |
碳鋼、不銹鋼 |
技術咨詢： |
021-31007323 |
滬山閥門制造（上海）有限公司是國內*〖SQDWQ氣動氧氣切斷閥〗制造商，也是國內大型【切斷閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖SQDWQ氣動氧氣切斷閥〗解決方案，質量可靠，價格實惠，故*各地，歡迎新老客戶來電，來函，我們將為您提供*優質的服務。
一、SQDWQ氣動氧氣切斷閥--用途和性能規范：
1、SQDWQ氣動氧氣切斷閥用途：氣動氧氣切斷閥是一種能在各種管路上做遠距離、快速切斷的閥門。
2、SQDWQ氣動氧氣切斷閥性能規范
|
公稱壓力
(Mpa) |
密封試驗壓力
(Mpa) |
閥體強度
試驗壓力
(Mpa) |
工作溫度
(℃) |
適用介質 |
|
2.5 |
2.75 |
3.75 |
－120℃
～180℃ |
氧氣 |
二、作用原理及結構說明
1、閥門在管路上使用時與氣源配套使用將閥門打開或關閉。
2、閥門工作介質的流向按閥體的介質流向接頭所示。
3、氣缸操作壓力0.3～0.6Mpa。
4、信號輸入或輸出AC200V或DC24V。
三、主要外型和連接尺寸(參照構圖)
1、SQDWQ氣動氧氣切斷閥零件材料：
|
1 |
閥體 |
不銹鋼 |
5 |
填料 |
聚四氟 |
|
2 |
閥瓣 |
不銹鋼 |
6 |
氣缸 |
WCB/QT400 |
|
3 |
閥桿 |
不銹鋼 |
7 |
氣源接口 |
ZG1/4 |
|
4 |
上蓋 |
不銹鋼 |
|
|
|
2、SQDWQ氣動氧氣切斷閥連接尺寸
|
DN |
L |
D |
D1 |
D2 |
b |
z-Ф |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-Ф14 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-Ф14 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Ф14 |
|
32 |
180 |
135 |
100 |
75 |
18 |
4-Ф18 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Ф18 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-Ф18 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-Ф18 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Ф18 |
|
100 |
350 |
235 |
190 |
160 |
24 |
8-Ф23 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Ф25 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Ф25 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Ф25 |
