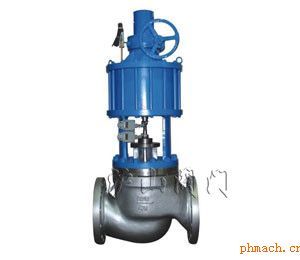

產品名稱： ZSPQ-25P氧氣切斷閥   產品型號： ZSPQ-25P

  驅動方式：氣動   連接形式：法蘭

  適用介質：水蒸汽油品類液體   密封材料：耐油橡膠

  壓力范圍： 2.5MPa   公稱通徑： DN15-DN200

  常用材質：不銹鋼   技術咨詢： 021-31007323

滬山閥門制造（上海）有限公司是國內*〖ZSPQ-25P氧氣切斷閥〗制造商，也是國內大型【切斷閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖ZSPQ-25P氧氣切斷閥〗解決方案，質量可靠，價格實惠，故*各地，歡迎新老客戶來電，來函，我們將為您提供*優質的服務。

一、氧氣切斷閥--用途和性能規范

1.用途：ZSPQ-25P氧氣切斷閥是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。

2.性能規范：

規格 (DN)	公稱壓力 (Mpa)	密封試驗壓力 (Mpa)	閥體強度試驗壓力 (Mpa)	工作溫度 (℃)	適用介質	閥瓣開啟高度 (mm)
15	2.5	2.75	3.75	-40℃∽200℃ 或 -40℃∽425℃ 按訂貨技術要求	水蒸汽油品氣體	15
20	2.5	2.75	3.75			18
25	2.5	2.75	3.75			18
32	2.5	2.75	3.75			22
40	2.5	2.75	3.75			27
50	2.5	2.75	3.75			30
注：≥DN50的技術參數同上，開啟高度按閥門公稱口徑的百分之?±%5計算

二、氧氣切斷閥--作用原理及結構說明

當控制器按事先編好的程序對某個電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣過電磁換向閥的切換進入氣動執行機構的氣缸上腔或下腔，推動活塞運動使閥們開啟或關閉。閥門的工作流向應是高進低出（如圖所示）。

三、氧氣切斷閥--主要外型和連接尺寸（參照構圖）

1. 連接尺寸 (mm)

DN	L	D	D1	D2	b	z-Ф
15	130	95	65	45	14	4-Ф14
20	150	105	75	55	14	4-Ф14
25	160	115	85	65	14	4-Ф14
32	180	135	100	75	16	4-Ф18
40	200	145	110	85	16	4-Ф18
50	230	160	125	100	16	4-Ф18
65	290	180	145	120	16	8-Ф18
80	310	195	160	135	20	8-Ф18
100	350	215	180	155	20	8-Ф23
125	400	245	210	185	22	8-Ф25
150	480	280	240	210	24	8-Ф25
200	600	335	295	265	26	12-Ф25

2.主要零件材料：

1	閥體	304	3	閥桿	304	5	填料	F4
2	閥瓣	304	4	上蓋	304	6	氣缸	WCB/QT450
