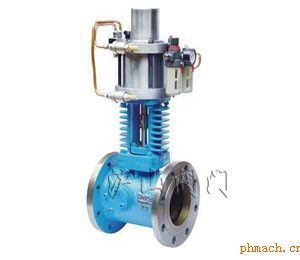

快關抽氣止回閥又名快關逆止閥或快開閥,本閥適用于緊急止回或電廠汽輪機管路系統，能在0.5-1秒以內關閉，防止管路系統蒸汽和冷凝水倒流導致汽輪機損壞。

二、H743H快關抽氣止回閥--特點

  閥瓣采用大角度斜置，縮短啟閉行程，并有氣（液）壓助關，實現快速關閉。大偏心金屬密封結構，加上閥瓣受氣（液）壓助關推力，達到截止、止回的目的。三維偏心密封結構，開啟密封即分離，關閉接觸即密封。

三、H743H快關抽氣止回閥--型號編制

  H743H-25C/P

  閥門材料：C鑄鋼、P不銹鋼

  公稱壓力：PN25=2.5Mpa

  密封材料：H不銹鋼、W本體不銹鋼、Y焊硬合金

  結構形式：3升降式

  連接方式：4法蘭

  閥門類別：止回閥

 四、H743H快關抽氣止回閥--性能規范

五、H743H快關抽氣止回閥--主要部件材料

 六、H743H快關抽汽止回閥--工作原理

 1、正常狀態：

  電磁鐵得電，高壓油經三位四通閥進入液壓鎖內，同時打開二只液控單向閥進入抽汽快關門的動作油缸的有桿腔，使快關門打開，動作油缸的無桿腔通過已打開的液控單向閥經三位四通閥回油。電磁鐵失電（延時繼電器控制）液壓鎖自動關閉，保持油缸內的壓力。

 2、事故狀態：

 事故電信號使電磁鐵得電，三位四通閥動作，動作油缸的有桿腔切換到回油，同時動作油缸的無桿腔進高壓油，使快關門動作。電磁鐵失電（延時繼電器控制）液壓鎖自動關閉，保持油缸內的壓力，電磁鐵斷電后，電路自鎖，手動復位（手動、自動可切換）。

 七、安裝和保養

  在安裝前要清洗閥門內腔的污垢與灰塵，以確保使用效果。

  本閥安裝方向依介質流向與閥體箭頭一致,法蘭尺寸GB9113標準。

  管道進行強度試驗時，應將閥門打開。

  本廠產品出廠前經嚴格試驗合格，請勿隨意擰動產品各部位的部件。

  閥門如長時間庫存時，應注意保存在干燥的倉庫內，并定期做好防銹工作。

  八、H743H快關抽氣止回閥--調試

  壓力油由集成塊（圖2）P口進入（接口為3/4管螺紋），T口為回油口。接好油管后，壓力油加壓到額定壓力（0.8～1.0Mpa）通入電磁閥控制電源（220V直流）即可控制閥門開啟或關閉。如出現開閉與控制不吻合，調換電磁閥兩端控制線即可

 九、故障及排除方法

  十、注意事項

 打開閥門時，閥門進口壓力必須大于或等于出口壓力，否責閥門無法開啟。
