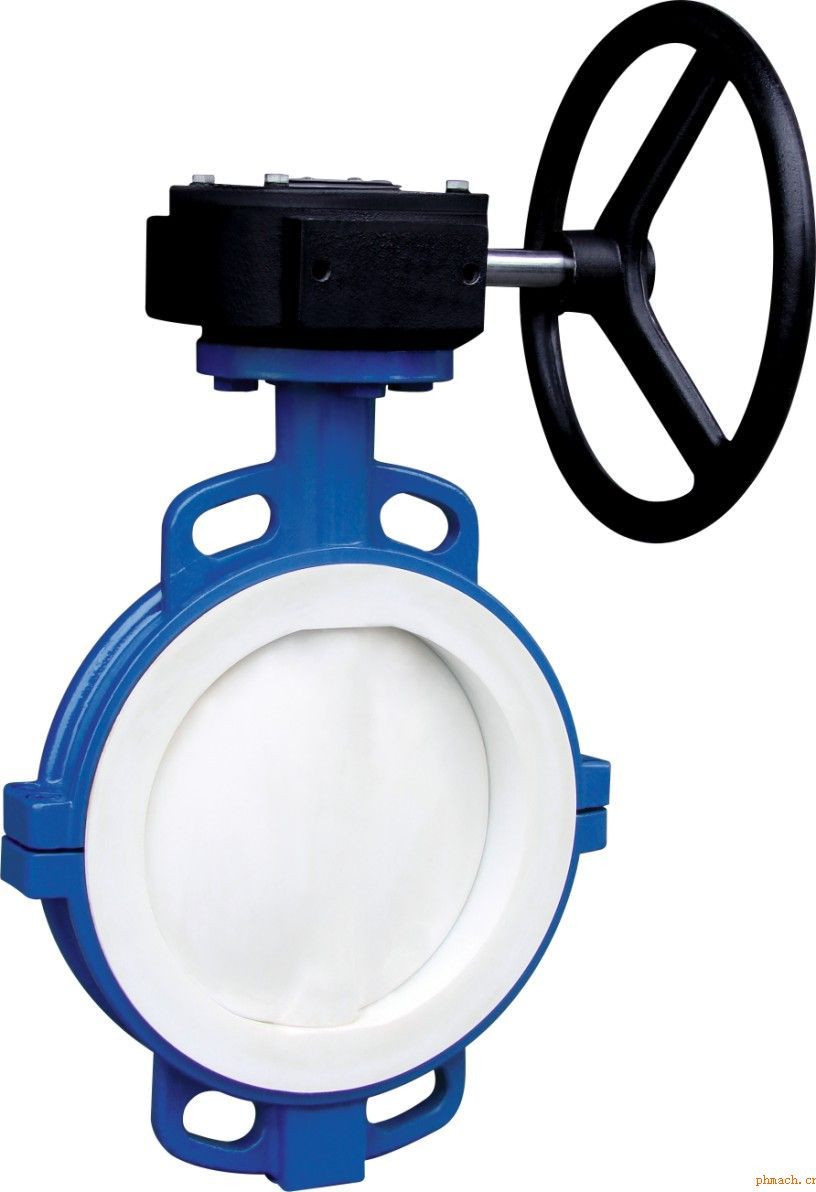

產品名稱： 對夾式襯氟蝶閥

用途及特點

蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。

蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

一、氟塑料襯里蝶閥系列

1.其基本類型有兩種，即D71F4和D71F46(中線)全襯里型對夾式蝶閥，采用對分兩片閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。

2.由上述型號擴展而成的D41F4和D41F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。

二、結構特點

1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；

2.四級加載彈性密封，*保證了閥門內、外的零泄漏；

a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；

b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；

c.軸的徑向采用O型圈與金屬墊的組合；

d.閥座鑲在有彈性條的閥體的槽內；

3.采用可調彈性彈子定位。定位準確，結構簡單。

三、設計規范

遵循GB 12238，API609，MSS SP-68標準。

四、驅動方式

手動、蝸輪傳動、氣動、電動。
