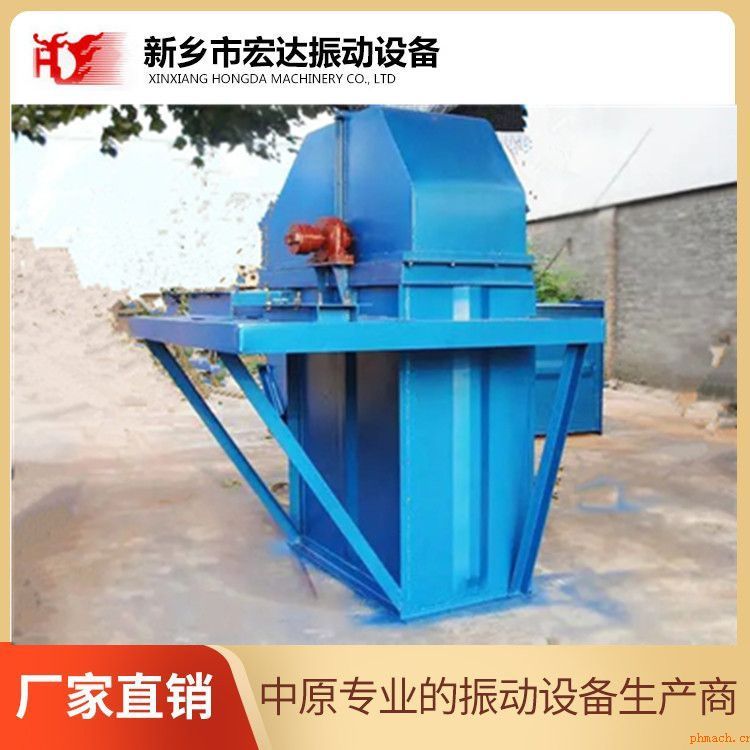

TH型斗式提升機

詳細說明

 詳細介紹：

TH型斗式提升機產品概述:

     TH系列斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。

     本機備有二種料斗：ZH型（中深斗）一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型（深斗）一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。

     本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機*大輸送量365m3/h,*大提升高度為50m。

TH型斗式提升機主要特點:

1.維護方便，壽命長。

2.機殼鋼板加厚、剛性好。

3.輸送物料的溫度*高可達250℃。

4.中節機殼具有單通道和雙通道兩種形式。

5.提升高度運行平穩可靠，噪音小，維護方便。

6.改進機型的提升輸送量比普通機型提高30%以上。

7.提升機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。

TH型斗式提升機技術參數表:

輸送量（100%）米3/時 15.77 24.97 17.87 28.6 31.43 48.19

料斗 料斗容積（盛水）升 1.2 1.9 1.5 2.4 3.0 4.6

料斗間距（毫米） 500

鏈條 圓鋼直徑＊節距（毫米）                            14＊50

單條破斷載荷（千牛頓）                               ≥190

傳動鏈輪轉速（轉/分） 69.71

     63.22

44.11

輸送物料*大塊度（毫米） 20

       25

30

注釋:上表為TH型160、200、250型斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充。

提升機型號規格 TH315   TH400       TH500 TH630

料斗形式 ZH SH ZH

   SH          ZH

SH ZH SH

輸送量（100%）米3/時 35 59 58

   94          73

118 114 185

料斗 料斗容積（盛水）升 3.75 6.0 5.9

   9.5         9.3

15.0 14.6 23.6

料斗間距（毫米）

       512                                       688

鏈條 圓鋼直徑＊節距（毫米）

      θ18＊64                                    θ22＊86

單條破斷載荷（千牛頓）

       ≥320                                     ≥480

單位長度牽引件重量（公斤/米） 25.64 26.58 31.0

    31.9          41.5

44.2 49.0 52.3

傳動鏈輪轉速（轉/分） 42.5

   37.6           35.8

31.8

輸送物料*大塊度（毫米） 35

   40              50

660

注釋:

1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。

2.TH型斗提機料斗用途:

  Zh－－中深斗:輸送濕粘性物料,如糖、濕細沙等。

  Sh－－深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。

3.HL型斗提機料斗用途:

  Q－－淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。

  S－－深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。

4.張緊力計算:

  G=40+0.232·H

  式中:Q－－輸送量（t/h）   H－－提升高度   G－－張緊力
