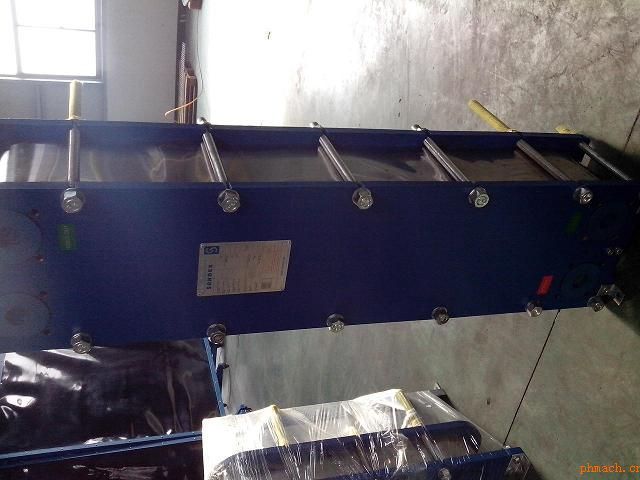

SONDEX板式換熱器的整體描述、設計與結構特點、性能

一 SONDEX板式換熱器的整體描述

作為有幾十年板式換熱器生產經驗的SONDEXA/S是*主要的板式換熱器生產商之一，在*二十多個國家和地區設立工廠及辦事機構，產品國際市場份額高達10%，產品主要應用于HVAC、船舶業、食品加工業、工業、電力等。

SONDEX A/S公司是國際公認的*大板式換熱器研發基地之一。

SONDEX A/S公司擁有全**多規格的板式換熱器，并且每年均有新規格的換熱器問世。目前SONDEX板式換熱器有24個系列，40余種規格，近百種板片，角孔尺寸從DN15-DN500（**大），可滿足0.05t/h-2000t/h超大流量范圍要求。

二 SONDEX板式換熱器的設計與結構特點

SONDEX系列板式換熱器中相同角孔尺寸及寬度的換熱器均有3-6種不同高度的板型，由于板式換熱器角孔位置與長寬比會影響到板間流體的流動，從而影響到傳熱性，因此SONDEX這種不同長寬配比的板片，滿足不同熱長度要求的工況。（熱長度θ為某種工況下，一種換熱介質進出口溫差與該工況下換熱介質對數平均溫差的比值，是反應換熱器性能即改變換熱介質溫度的能力重要參數）。

SONDEX還設計制作出外形尺寸完全相同，僅板片的波紋深度不同的孿生板片，如S41與S42這兩種型號SONDEX換熱器，外形及角孔尺寸完全相同，但S41換熱器流道寬度5.4mm，S42換熱器流道寬度為6.9mm。寬流道更適用于含纖維、顆�；蚋哒扯冉橘|及冷熱介質流量不均勻的工況下。由于有了寬、窄通道換熱器，SONDEX板式換熱器可設計獲得*佳的板間流速，從而達到良好的換熱效果。

三 SONDEX板式換熱器的性能

豐富的板片使得SONDEX很容易為用戶提供*優的方案。針對相同工況條件，SONDEX板式換熱器的熱效率更高。所需要的換熱面積更經濟。這樣不僅僅能節省投資，而且可易于獲得更合理的板間流速，從而降低了板片的腐蝕和結垢速度，延長板式換熱器的使用壽命。

SONDEX每種型號的板片均經過精心的設計及嚴格的實驗考證。

每種規格的板片分為大人字型硬板（TL）與小人字型軟板（TK）兩種，硬板換熱效率高、流體阻力大，軟片換熱效率低，流體阻力小。板式換熱器的通道可以是單一的軟板通道，硬板通道，軟硬板通道也可以是上述通道的混合。科學的通道的配比獲得了換熱器的優化設計。

SONDEX板式換熱器均采用同側流，由于在板片的進出口處采用了導流區設計，即角孔出口處的巧克力島形區的溝槽設計。普通的線性引導槽，僅對單側流體起均布分配作用，而這種巧克力島形溝槽設計可平衡各流道上的流動阻力的差別，使兩側流體在板間的各部分獲得相對均勻的流體分布狀態，即使是較寬的板片也可使流體在板間均勻分布，從根本上改善了傳統的同側流板式換熱器，因板間流體分布狀態不同和流動死角造成沿程流體溫度分布的差異，進而帶來的換熱效率下降的不良影響；此外，導流區的這部分面積也同時參與換熱，提高了SONDEX板式換熱器換熱面積裕度；由于上述巧克力島形導流區設計確保了流體在板間均勻分布，因此SONDEX采用了的同邊對角流形式，更方便用戶進行接管。

國際先進的設計及生產工藝，使SONDEX板式換熱器是*佳性價比產品。

全球所有的SONDEX板式換熱器的板片均出自丹麥SONDEX工廠7臺液壓機，其中一臺容量為14,000t，是歐洲*大的液壓機，專門用來加工DN400以上的大型板片。由于壓機的能力大，沖壓技術先進，所以壓成的每一片SODNEX板片都*平整，完全沒有應力變形。沖壓成形的板片的表面粗糙度與原板材相同，具有極高的質量均一性，SONDEX板片完全符合食品衛生行業板片質量要求。減小了流體的摩擦阻力，不易結垢，不易發生點蝕，確保SONDEX換熱設備的穩定高效運行。

SONDEX板式換熱器采用SONDER LOCK扣式免粘墊片作為主要密封件。與膠粘墊片相比，免粘墊片具有便于安裝拆卸，可反復使用，壽命長等優點。SONDEX設計的這種扣式連接就是在墊片上均勻分布的一排凸出的扣形結構與板片上的對應位置上的小孔進行過盈配合, 確保在板片安裝或使用中墊片不會脫落。與掛式的免粘接墊片全部不同的是，這種扣式墊片的定位部分不與換熱器中的流體相

接觸，從而避免了掛式墊片的定位掛鉤因流體接觸并在長期沖刷下受到損壞，影響到密封能力�？梢哉f扣式是目前免粘墊片中*先進的結構。但由于該結構需要精準的配合，因此對板片與墊片的加工精度提出了更高的要求，即板片上的所有小孔位置及墊片所有凸扣的位置必須精準，否則任何一個位置的偏差，都會造成廢品。一般的生產企業無法降低廢品率，故不愿采用這個結構。

SONDEX產品的優勢不僅僅在技術上，由于SONDEX提供全球化統一管理、利用國際各方資源，有效地控制生產成本，產品價格極具競爭力。我們希望能有更多的人了解SODNEX，享受SONDEX高性價比產品帶給我們的種種益處。
